全工况多功能型除湿系统实训装置详解：

一、装置概述与原理

1. 全工况多功能型除湿系统实训装置运用的是冷冻式空气除湿技术，通过将空气冷却至露点以下，然后去除冷凝出的水分，常见的实现方式为风道式除湿。

2. 该系统集成了压缩机、风冷冷凝器（双组）、蒸发器（双组）、电磁阀和风管等核心组件，能够实时监测和测量温度、湿度等关键参数。学生通过对此装置的实验操作，可以深入了解风道式除湿机的空气处理流程，并获得热工测量与计算的基本实践训练。此装置非常适合“制冷空调原理及应用”、“制冷空调技术”、“建筑电气控制技术”等课程的实验教学。

3. 调温除湿机利用蒸发器降低空气温度并除湿，同时回收冷凝热以补充因冷却除湿而散失的热量，是一种高效且节能的除湿方式。鉴于我国气候多样，大部分地区冬夏温差显著，热、冷、湿负荷随时间变化明显，传统除湿干燥系统难以满足实际需求。

4. 调温除湿机能够在不同室内、外温度条件下，提供供热、制冷和除湿功能，以满足室内温湿度要求，从而提升了除湿调温系统的性能，并扩大了其适用范围。

二、技术性能概述

1. 输入电源：单相三线AC220V±10%，50Hz。

2. 工作环境：温度范围为-10℃至+40℃，相对湿度小于85%（在25℃时），海拔低于4000米。

3. 制冷剂采用R22。

4. 装置容量小于2.5kVA。

5. 重量为100kg。

6. 外形尺寸为200cm×70cm×约150cm。

三、装置特点详解

1. 安全保护体系完善，包括电压型漏电保护、电流型漏电保护、过流保护、过载保护以及接地保护，确保人身和设备安全。

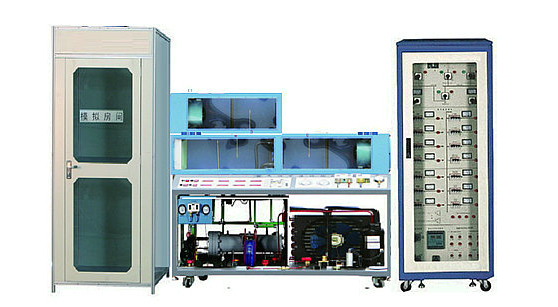

2. 装置直观展示了全工况多功能型除湿系统的空气调节结构，风道采用透明有机玻璃面板，便于观察空气循环系统的各个组成部件。

3. 制冷系统通过压缩机运行，排出高温高压气体，经冷凝器冷却后，通过毛细管节流变为低温低压液体，再通过蒸发器蒸发吸热，最终回到压缩机，形成循环。

4. 处理系统通过风机运行，吸入潮湿空气，经过蒸发器后，空气中的水分被吸附在铝片上，变为干燥空气，再经过冷凝器散热后从出风口吹出。

5. 调温除湿机具备多种运行模式，包括降温除湿、调温除湿、升温除湿、制热和自动除霜等，以适应不同室内、外温度条件下的温湿度需求。

6. 系统调节范围广泛，能够满足不同冷、热、湿负荷的需求。

7. 调节精度高，通过转换运行模式来调节制冷量、制热量和除湿量，确保温湿度控制的精确性。

8. 适用范围广，室外换热器可采用风冷或水冷形式，适应不同地区的使用需求。

9. 自动控制系统能够根据室内温湿度设计要求，实时监测并调节系统的运行模式，确保室内温湿度要求和系统安全运行。

四、配置与功能详解

1. 控制台采用双层亚光密纹喷塑结构，设计新颖。上层展示空气循环系统，正面设有电源控制和测量仪表功能板。底部装有带刹车的万向轮，便于移动和固定。

2. 交流电源采用单相三线220V供电，经漏电保护器和启停开关控制总电源。

3. 配备两只4-20MA温湿度传感器，温度测量范围为-40℃至+120℃，湿度测量范围为0%至100%，提供直观读数。

4. 两只真空压力表（精度2.5级），分别测量制冷系统低压侧和高压侧的压力，量程分别为-0.1MPa至1.5MPa和-0.1MPa至3.5MPa。

5. 一只压力控制器实时监测制冷系统低压侧压力，当高压高于设定值或低压低于设定值时，切断压缩机电源。

6. 空气处理机组包括粗效过滤器、表冷器和离心风机。

7. 制冷机组由全封闭压缩机、风冷冷凝器、水冷冷凝器、干燥过滤器、毛细管、表冷器和加液阀等组成。

8. 除湿系统控制系统包括数据采集模块、传感器、电磁阀控制系统、控制柜和辅助电气。

9. 配备彩色7寸触摸屏，国内知名品牌。

五、实验项目概览

1. 探究全工况多功能型除湿系统的工作原理。

2. 进行全工况多功能型除湿系统空气调节运行工况实验。

3. 研究全工况多功能型除湿系统机组电气电路的应用。

4. 学习触摸屏的应用方法。

5. 深入理解制冷系统的工作原理。

6. 掌握湿度传感器的应用技巧。

7. 进行全工况多功能型除湿系统故障实训。

8. 操作除湿模式并了解其应用。

9. 操作调温除湿模式并了解其应用。

10. 操作升温除湿模式并了解其应用。

11. 操作制热模式并了解其应用。

12. 操作自动除霜模式并了解其应用。
