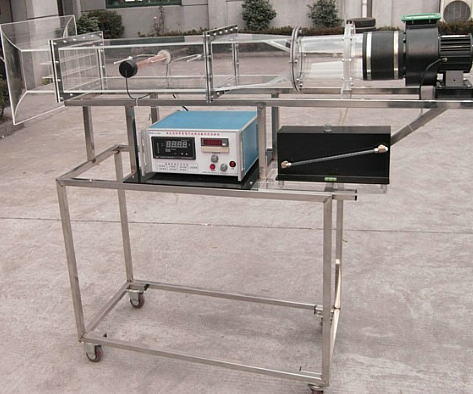

空气横掠单管强迫对流换热实验台

空气横掠单管强迫对流换热实验台

一、空气横掠单管强迫对流换热实验台-应用范畴：

1、该实验台旨在测量空气横向流过单管表面时的平均表面传热系数h，并将所得实验数据进行系统化整理，以形成具有指导意义的准则方程式。

2、通过本实验台，学习者可以掌握测量风速、温度以及热量的基本技能，并深入了解对流放热的实验研究方法，为相关领域的研究与实践打下坚实基础。

二、仪器运行所需环境条件：

1、为确保仪器正常运行，工作环境温度需控制在0-40℃范围内。

2、工作环境湿度应保持在80%以下，以避免湿度过高对仪器性能造成不良影响。

3、电源要求为单相220V，确保电力供应稳定可靠。

三、技术及性能指标详解：

1、离心风机配置：电压220V，功率330W，转速高达2800r/min，提供强劲的风力支持。

2、加热管选用：采用高品质石英加热管，功率为90W，确保加热效果稳定且均匀。

3、温度显示功能：实验台能够实时显示进风温度、出风温度以及加热管四个不同位置的温度（加热1、加热2、加热3、加热4），同时还可监测室内温度，为实验数据的准确记录提供有力保障。

4、实验台尺寸：外形尺寸设计为1800×500×1400mm，结构紧凑且便于操作。

5、压差传感器性能：采用铝合金材质，输出信号为4－20mA，精度达到0.5级，能够精确测量空气流动过程中的压差变化。

四、设备与附件的构成概览：

1、配备移动式不锈钢支架1套，便于实验台的搬运与固定。

2、风洞本体采用透明有机玻璃材质，便于观察实验现象，共1套。

3、离心风机1台，提供稳定的空气流动环境。

4、智能巡检仪1套，用于实时监测并记录实验数据。

5、功率表1只，精确测量加热管的功率消耗。

6、实验管1套，作为实验的核心部件，用于模拟空气横掠单管的换热过程。

7、加热器1套，包含石英加热管等组件，提供实验所需的热量。

8、压差传感器1套，用于测量空气流动过程中的压差变化。

9、孔板1套，配合压差传感器使用，提高测量精度。

10、调压器1套，用于调节加热器的功率输出，实现实验条件的灵活控制。

11、电源开关1只，控制整个实验台的电力供应。

12、温度传感器7套，分别布置在进风口、出风口以及加热管的不同位置，实时监测温度变化。

13、功率调节开关1只，用于调节加热器的功率大小。

14、风机调节开关1只，控制离心风机的转速，实现空气流量的调节。

15、控制箱1只，集成所有控制元件，确保实验过程的稳定与安全。
