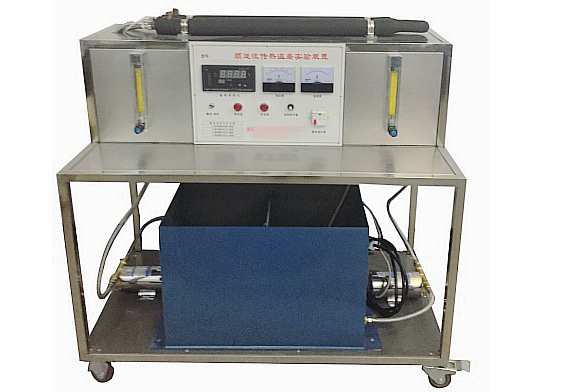

顺逆流传热温差实验装置详解：

一、装置核心用途：

1. 深入掌握套管换热器的性能测试流程及方法。

2. 全面了解套管换热器的结构特征及其独特性能。

3. 实现对套管式换热器在热—冷水换热过程中，顺流传热温差与逆流传热温差的精确测试。

二、技术参数详解：

1. 装置运行电压为380V，额定功率达到5KW，确保实验过程中的稳定供电。

2. 配备两套流量计，流量范围在16至160L/h之间，精确测量冷热水的流量。

3. 水泵功率为150W，扬程高达15米，流量可达1m³/h，为实验提供稳定的水流动力。

4. 温度测量系统采用智能温度控制仪表，具备PID调节控温功能，精度高达±0.2℃，同时配备高精度PID调压模块电路，确保温度测量的准确性。

5. 套管换热器采用优质紫铜材质，具有良好的导热性能和耐腐蚀性。

6. 装置整体尺寸为1100×550×1300mm，采用不锈钢可移动支架设计，配备双刹车轮，便于实验过程中的移动与固定。

三、主要配置及功能：

1. 电热锅炉：作为热源，为实验提供稳定的热水供应。

2. 套管换热器：实验的核心部件，用于实现冷热水的热交换。

3. 冷、热水箱：分别储存冷水和热水，为实验提供必要的介质。

4. 流量测试设备：精确测量冷热水的流量，确保实验数据的准确性。

5. 温度测试系统：实时监测并记录实验过程中的温度变化，为数据分析提供可靠依据。

6. 不锈钢实验台：承载并固定所有实验设备，确保实验的顺利进行。同时，不锈钢材质具有优异的耐腐蚀性和耐用性，能够满足长期实验的需求。
