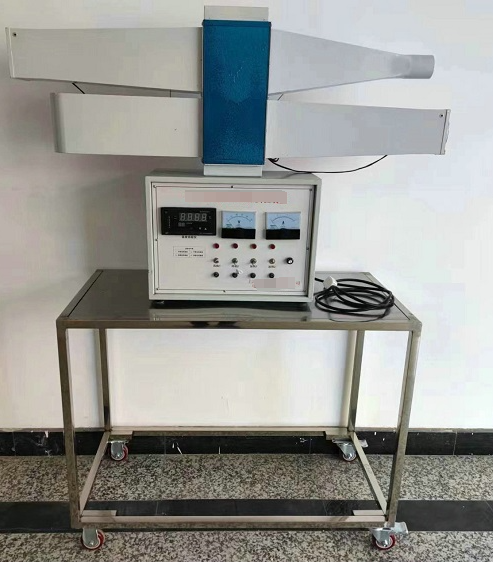

热管换热器实验装置

热管换热器实验装置

热管换热器实验装置-实验宗旨与核心配置

一、实验宗旨

1. 深入认识热管换热器构造：通过实际操作与观察，使实验者全面了解热管换热器的内部结构与工作原理。

2. 传热性能评估：该装置能够支持对热管换热器的传热系数和热效率进行精确计算，为热交换设备的性能评估与优化提供数据支持。

二、关键组件与配置

1. 热管换热器核心：装置的核心部件，用于实现热量的高效传递。

2. 加热与受热风道：包括加热段风道与受热段风道，分别负责热量的输入与传递，模拟实际工况中的热交换过程。

3. 风动系统：冷、热面引风机，采用低噪音轴流设计，功率100W，流量达300立方米/小时，确保实验过程中的空气流动稳定且噪音低。

4. 测量与调控装置：

• 风速测量仪：精确测量风道内的风速，为实验数据提供关键参数。

• 加热调节：采用固态调压模块实现无极调节，灵活控制加热功率。

• 电流与电压监测：电流表与电压表用于实时监测实验过程中的电参数，确保设备安全运行。

• 温度监控：配置智能温度控制仪表与高精度PID调压模块电路，实现±0.2℃的控温精度，确保实验结果的准确性。

5. 辅助设施：不锈钢台架等，为实验装置提供稳定且安全的支撑平台。

三、技术参数概览

1. 电源配置：装置采用单相AC220V±10%，50Hz的电源输入，总功率500W，满足实验需求。

2. 热管换热器规格：翅片式热管换热器，尺寸为Φ20×41mm，采用304不锈钢管材质，具有良好的耐腐蚀性和热传导性能。

3. 外形尺寸：装置整体尺寸为800×350×600mm，紧凑的设计便于在实验室环境中使用与存储。
