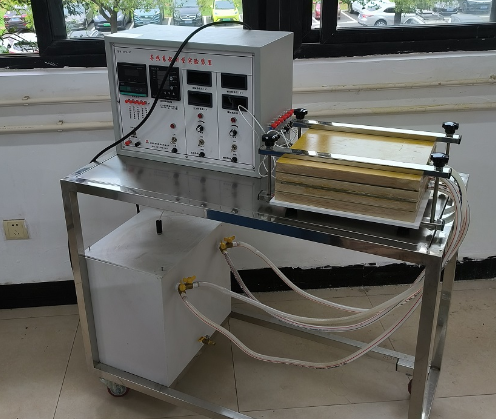

稳态平板法测定绝热材料导热系数实验装置

稳态平板法测定绝热材料导热系数实验装置

稳态平板法绝热材料导热系数测定实验装置-核心规格与功能

一、核心规格参数

1. 外形尺寸精准定义：装置的外部尺寸设定为900毫米（长）×500毫米（宽）×1200毫米（高），确保在实验室内占据合理的空间。

2. 电力配置：工作电压稳定在220伏特，而功率则设定为500瓦特，以满足实验过程中的能量需求。

3. 温度监测系统：采用热电偶作为测温元件，确保温度测量的准确性和稳定性。

4. 紫铜板规格：实验用紫铜板厚度为4毫米，具有良好的导热性能，确保实验结果的可靠性。

二、实验装置的主要用途

1. 基于一维稳态导热原理：实验装置采用一维稳态导热的基本原理，通过精确控制实验条件来测定材料的导热系数。

2. 导热系数测定：该装置可用于测量各种材料的导热系数，并分析导热系数与温度之间的关系，为材料科学的研究提供重要数据。

3. 测量范围广泛：实验装置能够测量导热系数在0.02至400瓦每米每开尔文（w/(m.k)）范围内的任何材料，且试件尺寸可达200×200×20毫米。

三、实验装置的主要配置

1. 加热系统：包括主加热器和辅加热器，确保实验过程中热量的稳定供应。

2. 保温组件：上下水保温板用于减少实验过程中的热量损失，提高实验精度。

3. 温度监控：测温热电偶用于实时监测实验过程中的温度变化。

4. 循环系统：试件水泵确保冷却水在实验过程中循环流动，以维持稳定的实验条件。

5. 温度控制：温度跟踪控制装置用于精确控制实验温度，确保实验结果的准确性。

6. 实验平台：可移动式不锈钢实验台和双面冷却实验台本体为实验提供了稳定且易于操作的平台。

7. 加热调节：主加热可调节功能允许实验者根据实验需求调整加热功率。

8. 显示仪器：数显电压表、电流表、水箱、温差表等仪器用于实时监测和记录实验数据，确保实验结果的可靠性和可追溯性。
