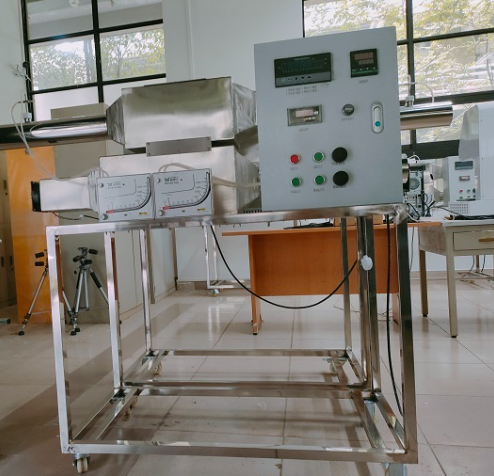

数字型热管换热器实验台

数字型热管换热器实验台

数字型热管换热器综合实验平台-实验目标及核心配置

一、实验目标

1. 掌握热管换热器构造：通过直观观察与实际操作，深入了解热管换热器的内部结构及其工作原理。

2. 评估热管换热器性能：利用实验平台，能够准确计算热管换热器的传热系数和热效率，为热交换设备的性能优化提供数据支持。

二、关键组件与技术配置

1. 热管换热器核心：作为实验的主体，热管换热器采用翅片式设计，尺寸为Φ20×41mm，材质选用耐腐蚀、高强度的304不锈钢管。

2. 风道系统：包括加热段风道与受热段风道，模拟实际工况下的热交换过程，确保实验结果的准确性。

3. 风动装置：配备低噪音轴流风机，功率为100W，流量达到300立方米/小时，提供稳定且低噪音的空气流动环境。

4. 温度与风速监测：

• 温度测量：采用智能温度控制仪表，结合高精度PID调压模块电路，实现±0.2℃的控温精度，确保温度测量的准确性。

• 风速测量：配置风速测量仪，实时监测风道内的风速变化。

5. 加热与调控系统：

• 加热模块：由固态调压模块实现无极调节，灵活控制加热功率。

• 信号监测：配备万能信号输入巡检仪、数显电流表与数显电压表，全面监测实验过程中的电参数。

6. 数据采集与分析：

• 采集软件：提供专用的数据采集软件，实现实验数据的自动记录与分析。

• 硬件支撑：不锈钢台架等辅助设施，为实验平台提供稳定、安全的运行环境。

三、技术参数概览

1. 电源配置：实验平台采用单相AC220V±10%，50Hz的电源输入，总功率为500W，满足实验需求。

2. 外形尺寸：整体尺寸为800×350×600mm，紧凑的设计便于在实验室内使用与移动
