一、平台概览与教学目标

本实训平台深度融合了当前职业院校《化工仪表测量技术》、《过程控制仪表及应用》、《过程检测与仪表》以及《仪表维修工实操训练》等核心课程的实训要求。借助此平台，学生能够全面掌握液位、压力、流量、温度等传感器、变送器、管道阀门及动力系统的安装、调试技能，旨在培育面向自动化、建筑、化工、冶金等领域的大中型企业所需的技术工匠，他们将专注于自动化仪表的安装、维护、调试及故障排查等工作。

二、系统特色与创新点

1. 材质与设计：实训对象系统采用不锈钢坚固框架，所有组件均为不锈钢材质，确保耐用性与抗腐蚀性。

2. 操作便捷性：传感器的二次测量仪表巧妙安装于网孔板上，便于学生现场实操，提升实践技能。

3. 控制直观性：控制部分同样采用不锈钢网孔板设计，现场信号通过接线端子排直接接入测量仪表，既锻炼了学生的动手能力，又使仪表接线过程清晰可见。

4. 实训对象优化：对象系统设计兼顾美观与开放性，为学生提供了一个理想、全面的实训环境。

三、技术规格与性能指标

1. 电源输入：单相三线制，电压范围220V±10%，频率50HZ。

2. 工作环境适应性：适应环境温度-5℃至+40℃，相对湿度小于85%（在25℃时），海拔低于4000米。

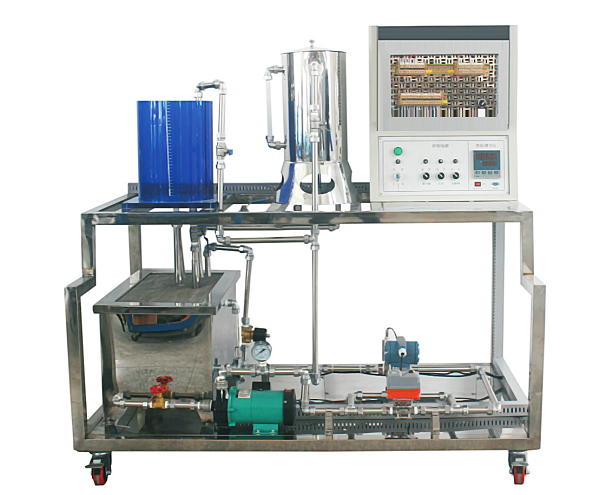

3. 整体尺寸：平台尺寸精确为1790×750×1780mm，确保实训空间充裕。

4. 装置容量：总功率不超过3kVA，确保安全高效的实训体验。

四、实训内容与模块

1. 平台结构与系统认知：深入了解实训装置的组成结构，熟悉系统整体布局。

2. 传感器工作原理探究：

• 压力变送器：深入剖析其工作原理，理解压力测量的核心机制。

• 涡轮流量计：学习其流量测量原理，掌握涡轮旋转与流量之间的关系。

• 差压变送器：探究差压测量的奥秘，理解其在液位测量中的应用。

• PT100热电阻：了解热电阻测温原理，掌握其温度-电阻转换特性。

• K分度热电偶：学习热电偶测温原理，掌握热电效应在温度测量中的应用。

3. 传感器安装与测量技能实训：

• 压力变送器：进行实际检测操作，掌握其安装与调试技巧。

• 涡轮流量计：通过实训，熟悉其安装流程及校准方法。

• 差压变送器：进行实际测量，学习其现场应用与故障排除。

• PT100铂电阻：进行电阻-温度转换实验，掌握其检测与维护技能。

• K分度热电偶：进行热电效应实验，了解其测温精度与稳定性。
