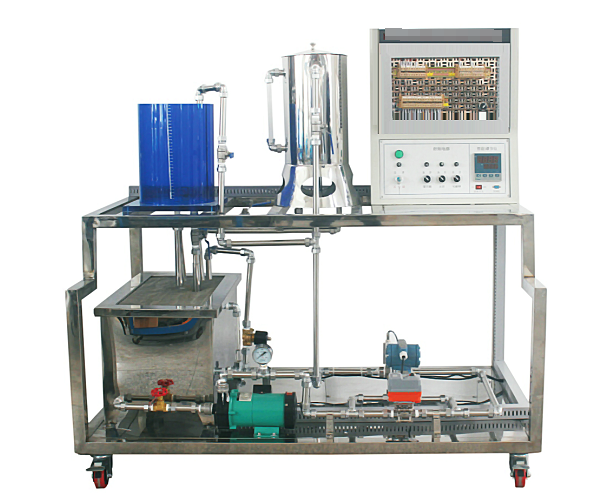

过程装备安装调试技术实训装置

过程装备安装调试技术实训装置

一、概述革新：
过程装备安装与调试技术实训装置专为培养液位、压力、流量、温度等传感器、变送器、管道阀门及动力系统的安装与调试技能而设计。此装置不仅涵盖了检测仪表的安装与调试，还涉及管道阀门与动力系统的安装调试，全面满足《自动化设备安装与维护实训》、《过程仪表安装与调试技术》及《仪表维修实操训练》等课程的实训需求。主要面向自动化、建筑、化工、冶金等行业的大中型企业，培养专业的自动化仪表安装、维护、调试及维修技术人才。

二、设备功能升级：
1、检测仪表安装深化：施工人员需精通仪表工作原理、校准方法，并熟悉自动化仪表安装规范与流程。同时，需掌握钳工、管工、电工、焊工等多工种技能，确保施工安全、准确、美观。
2、检测仪表调试精进：调试人员需深入了解被控对象与仪表工作环境，熟悉仪表结构与性能，不断积累调试经验，确保生产安全高效运行。
3、管道阀门与动力系统安装调试强化：此环节为仪表安装与调试的基础，通过实操锻炼，提升学生的动手能力，为其他检测仪表的运行奠定坚实基础。

三、系统特点优化：
1、实训对象设计革新：采用敞开式结构设计，直观性强，便于学生理解与学习。
2、仪器仪表精选：所选仪器仪表参数与特性符合系统设计要求，确保实训效果。
3、仪器仪表可拆装性：加深学生对仪器仪表及其工作原理的理解，提升实操能力。
4、实训装置灵活连接：通过带快速接头的软管自由连接，既锻炼动手能力，又深化系统认识。

四、技术性能提升：
1、输入电压稳定：单相～220V±10％，50Hz，确保设备稳定运行。
2、装置容量适中：≤3kVA，满足实训需求且节能环保。
3、工作环境适应性强：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m，适应多种实训环境。
4、整体尺寸合理：179cm×75cm×178cm，确保实训空间充裕且便于移动。

五、实训项目拓展：
1、实训装置结构与系统认知深化：全面了解实训装置的结构组成与系统原理。
2、传感器工作原理深入探索：

• 压力变送器工作原理详解

• 涡轮流量计工作原理剖析

• 电磁流量计工作原理新解

• 差压变送器工作原理探究

• PT100热电阻工作原理阐述
  3、传感器安装调试技能实训强化：

• 压力变送器安装调试实操

• 涡轮流量计安装调试演练

• 电磁流量计安装调试实践
  4、仪表认知与安装布线技能提升：

• 智能调节仪、远程数据采集模块、S7-200PLC可编程控制器认知

• 各类仪表的安装布线实操
  5、仪表使用技能实训：

• 智能调节仪、远程数据采集模块、S7-200PLC可编程控制器的使用演练
  6、自动控制技能深化：

• 单回路与串级控制系统概述

• 液位、管道流量、温度定值控制实训（智能调节仪、远程数据采集、S7-200PLC控制）

• 液位与管道流量、加热水箱温度与流量串级控制实训（同上）
  7、MCGS工控组态软件技能实训：

• 实时数据库、图形动画、报表、曲线、报警组态实操

• 设备通讯、脚本程序应用组态演练
