化工仪表维修工实训考核装置

化工仪表维修工实训考核装置

一、化工仪表维修实训考核系统-产品综述

化工仪表维修实训考核系统完全契合《化工仪表维修工（初级、中级）职业技能鉴定规范》以及《化工测量及仪表》、《检测技术基础与仪表》、《过程自动化控制》等课程的实训教学要求。系统集成了多种先进的仪器仪表，其中大部分传感器采用先进的HART通信协议，确保了数据传输的高效性和准确性。

通过此实训系统的学习与实践，学生将能够扎实掌握工业仪表及自动化的基础知识，对仪表的安装、调试、维护及工业自动化控制中的液位、温度、压力、流量等关键参数的监测与控制有深入的理解。学生将能够解读自动控制系统原理图，并熟练掌握智能仪表、流量积算器、闪光报警器、智能巡检仪、PH计、无纸记录仪等工业显示仪表的使用与维护技巧。

此外，该系统还配备了上位机监控系统，利用先进的组态软件实时采集并显示仪表数据，生成变化曲线，帮助学生更直观地分析传感器变送器的性能指标。系统还提供了数据报表功能，方便学生随时查询并记录各时刻的参数值。同时，系统支持自定义实训项目，以满足不同教学需求。

二、系统特性详解

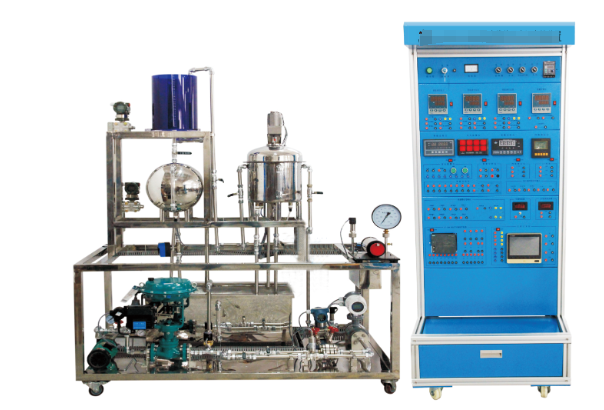

1. 分体式设计：现场对象系统与二次仪表操作柜分离，结构美观，操作便捷。

2. 传感器与变送器配置：系统配备了压力、流量、温度、液位传感器，并配有相应的变送器（除温度传感器外），确保信号传输的稳定性与准确性。

3. 高性能与高性价比：系统结构合理，功能全面，可靠性高，性价比优越。

4. 故障设置与考核：系统设有故障设置箱，可模拟10种常见故障，对学生进行排故能力考核。

三、技术参数概览

1. 电源供应：单相三线220V±10%，50Hz。

2. 装置容量：不超过2.0kVA。

3. 环境适应性：工作温度0～50℃，相对湿度≤85%，适用海拔≤4000m。

4. 重量与尺寸：总重量不超过200kg，控制柜尺寸为800mm×600mm×1780mm，对象系统尺寸为1600mm×600mm×1780mm。

5. 安全保障：系统配备漏电保护装置，符合国家安全标准。

四、实训项目列表

（一）实训装置与系统认知

1. 实训要求与安全规范

2. 实训系统结构解析

3. 实训装置硬件组成介绍

（二）对象特性测试实训

1. 单容自衡水箱液位特性测试

2. 气动阀流量特性测试

（三）自动控制实训项目

1. 单容水箱液位定值控制

2. 超声波物位计上水箱定值控制

3. 加热釜温度定值控制

4. 加热釜温度位式控制

5. 管道压力定值控制

6. 下水箱液位位式控制

7. 孔板流量计工作原理认识与标定

8. 孔板流量定值控制

9. 流量计工作原理认识与校验

10. 水箱液位与球阀开度定值控制

11. 管道批量流量控制

12. 压力变送器校验

（四）显示仪表使用与认知实训

1. 闪光报警器工作原理与使用

2. 智能巡检仪工作原理与使用

3. PH值测定仪工作原理与使用

4. 无纸记录仪认识与使用

5. 无纸记录仪群体监控

6. 智能氧化锆氧量分析仪认识与使用

（五）串级控制系统实训

1. 水箱液位与管道流量串级控制

2. 双容水箱液位串级控制

（六）附录与扩展实训

1. 智能调节仪认识与使用

2. PLC认识与使用

3. MCGS组态软件安装指南

4. KSL系列智能巡检报警仪使用手册

5. 智能氧化锆氧量分析仪详解

6. VPR130无纸记录仪介绍

7. 实训台故障设置指南

五、实训软件与工程支持

1. MCGS工控组态软件：每套系统配备一台上位监控PC机，预装MCGS工控组态软件，支持设定值、输出值、PID参数等操作，可修改组态与程序算法，实时查看动态棒图、测量值曲线、历史曲线及数据报表。

2. S7-PLC编程软件：提供与设备配套的编程软件及样例工程，支持学生自主学习编程，掌握模拟量与顺序控制方法。软件版本为STEP 7 MicroWIN V4.0。

3. 实训工程项目：包含智能仪表实训工程，涵盖实训项目、软件应用与设计开发等综合范例，满足各层次教学需求。
