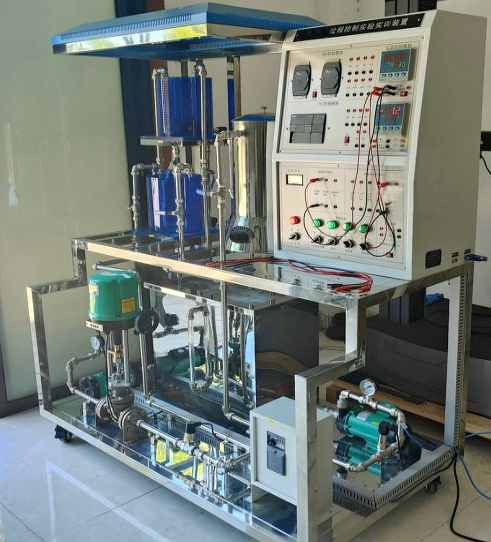

过程控制仪表工实训装置

过程控制仪表工实训装置

一、系统总体概述（优化版）
过程控制仪表实训系统是一套高度仿真的教学实验设备，它模拟了现代工业生产中常见的物理量参数，如温度、压力、流量和液位等，进行精确测量、控制与分析。此系统集成了智能化的工业级仪器仪表，不仅贴近工业实际，而且确保了使用的安全性、运行的稳定性和维护的便捷性，提供了极高的性价比。

该实训系统融合了多种控制方式，真实再现了工业现场的控制手段，并配备了声光报警系统，同时为用户提供了友好的二次开发接口。

1、功能特性：
(1) 满足“自动调节原理”、“过程控制”、“控制仪表”、“自动检测技术与传感器”、“计算机”及相关课程的教学实验需求。
(2) 可作为相关企业技术人员、仪表操作人员和系统运行监控人员的实习、培训设备。

二、产品结构与特色亮点：
2、设备特点详解：
(1) 分体式与模块化设计：用户可根据实际需求选择PLC控制、仪表控制或DDC计算机直接控制，组成灵活多样的控制系统。系统包含常规水箱检测控制装置和锅炉加热装置，支持多台电脑远程网络控制。
(2) 二水箱配置与双路供水系统：增强了实验的多样性和实用性。
(3) 完全敞开式实验柜设计：内部器件一目了然，便于直观教学和维护。
(4) 人性化设计：配备储水箱和进排水自控装置，减轻了实验人员的劳动强度，促进了文明实验。
(5) 工业级仪表与部件：采用现代化技术产品，智能化水平高，精度高，规格多样，有助于学生直观学习和拓宽工业现场知识。
(6) 安全性能卓越：系统配备漏电保护、专用实验电源连线保护套及无水加温自动控制等，全方位保障人身和设备安全。
(7) 开放度高：在教师指导下，学生可自主观察、操作、编程验证和理论分析。
(8) 锅炉加热程控保护系统：包括过载保护、防干烧保护和水位液位保护装置，确保安全稳定。
(9) 安全保护措施全面：电流型漏电保护器、保险管保护等，有效防止设备和人身伤害。
(10) 电源启停控制便捷：通过启停按钮控制接触器实现电源的启停。
(11) 漏电保护与安全承诺：各种电源和仪表具有可靠的保护功能，强电采用开关控制，实验接线插头封闭式设计，确保安全。

三、技术参数概览：

1. 电源：单相三线AC～220V±10%，50Hz。

2. 工作环境：温度-10℃～+40℃，相对湿度＜85%。

3. 装置容量：＜6KVA。

4. 电源保护：内、外电压型漏电保护装置和电流型漏电保护装置。

5. 仪表保护：各测量仪表均具备保护功能。

6. 控制信号：电压1～5V，电流4～20mA。

7. 上位计算机：组态王全中文工控组态软件，支持网络组成，实现数据共享。

8. 采集参数：可同时采集三个参数，如流量、温度、压力。

9. 重量：实验台+实验架，约250Kg。

10. 动力系统：功率可调的不锈钢循环水泵，支持多种动力流量调节系统。

11. 框架与底板：不锈钢框架和底板，安装有机玻璃水箱和不锈钢容器。

12. 水泵接口：出水口带快插接头。

13. 水箱配置：有机玻璃串接水箱，带溢流管、下排水管及阀门、传感器接口。

14. 电源控制屏：总电源带漏电保护，内部设有电压型、电流型漏电保护器，安全性符合国际标准。

四、系统实验项目（精选）：
（一）特性实验

1. 单容水箱特性实验

2. 双容水箱特性实验

3. 上下水箱双容特性实验

4. 电动阀流量特性与变频器流量特性实验

5. 温度特性与锅炉内胆水温测试实验

（二）单回路控制实验

1. 单容液位定制控制实验

2. 变频器支路单容液位控制实验

3. 上下水箱双容液位定制控制实验

4. 锅炉内胆压力定值控制实验

5. 电动调节阀支路单闭环流量控制实验
