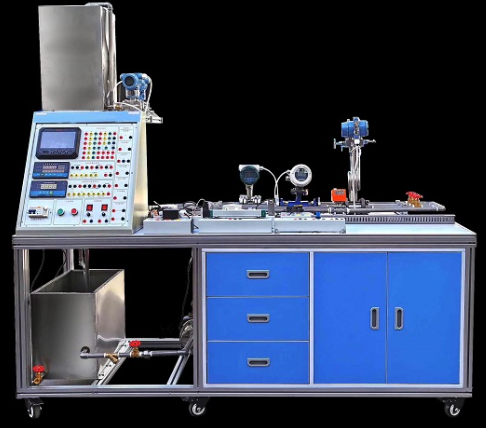

热工仪表实训平台
一、热工仪表实训平台概述
热工仪表实训平台是专为满足大中专院校《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》、《非电量测量与控制技术》、《过程控制》等课程实训大纲的需求而设计的。通过该实训平台的实践学习，学生能够全面掌握化工仪表及自动化的基础知识，深入了解仪表的安装、调试及使用方法，并对化工生产中液位、温度、压力和流量等参数的自动化控制有清晰的认识。
二、实训平台功能特性：
仪表组成与种类演示：平台能够展示测量仪表的基本组成和种类，解析测量及测量误差的基本概念，介绍测量的一般方法、表示方法及误差处理方法，同时评估测量仪表的质量优劣。重点在于热工仪表的基本构造及其功能，包括感受件、中间件和显示件的协同作用。
高精度仪表应用：在实训过程中，所有仪表均采用高精度标准，支持P、I、D的独立调节设定，确保流量测量的准确性。
三、技术参数概览：
工作电源：单相交流220V±10%，50HZ。
工作环境：温度范围为-5～＋40℃，相对湿度＜85%（25℃时），海拔＜4000m。
装置容量：小于3kVA。
测量参数：涵盖压力、温度、流量、液位等关键测量仪表。
外形尺寸：2000×800×1600mm，便于操作与展示。
框架材质：采用4040铝形材结构，坚固耐用。
四、系统组成详解：
主体框架：使用4040铝材构建，桌面为欧标2080铝材面板，设计有导流水槽，便于实训过程中的水流处理。整体色彩搭配蓝白相间，美观大方。
上水箱设计：采用不锈钢材质，配备尺度水位计、高度水位传感器及水位压力传感器。设计有满水溢流口，确保实训过程中的水流循环。
管道系统：采用不锈钢管材，套丝连接，并用专用金属管夹固定。管道上预装孔板流量计、电磁流量计、涡轮流量计、比例积分调节阀及压力传感器等。
传感器与显示：传感器固定于桌面面板上，便于观察与拆装。采用A1连接线直接插入，通过万能输入仪表设定参数，直接读取数值。
无纸记录仪表：采用彩色7寸6路万能输入，支持多种传感器、变送器及温度电阻的接入。
比例调节阀：支持4-20MA输入与输出，采用+24V安全电压，标配485通信协议，便于学生二次开发。
控制仪表：所有仪表均采用高精度标准，支持P、I、D的独立调节设定，流量准确，输入输出为4-20MA。
通信协议：所有仪表设备标配485通信协议，便于数据交互与二次开发。
五、系统特点阐述：
全面展示传感器：通过产品说明、零件展示、装配演示、原理展示四个维度，详细介绍17种常用传感器的工作原理及应用场景。
零件展示与装配演示：单独展示传感器组成元件，观察结构、材质；以真实形式展示装配过程，让学生直观了解传感器的构造与装配方法。
原理展示与应用实例：通过具体应用实例展示传感器的基本原理，动态显示实验结果，加深学生对传感器的理解。
仪表系统修正：可在仪表上修正传感器读数，利用工厂密码进入系统，修改出厂值。
六、实训功能列表：
传感器认知：深入了解各类传感器的功能与特点。
离心泵工作原理：认识离心泵的工作原理及特性。
电动调节阀认知：了解电动调节阀的工作原理及特性。
智能调节仪使用：掌握智能调节仪的操作与使用方法。
流量积算仪使用：熟悉流量积算仪的功能与应用。
无纸记录仪使用：了解无纸记录仪的记录与显示功能。
涡轮流量计校验：认识并校验涡轮流量计的工作原理。
电磁流量计校验：认识并校验电磁流量计的工作原理。
孔板流量计校验：认识并校验孔板流量计的工作原理。
差压变送器使用：了解差压变送器的工作原理与使用方法。
扩散硅压力传感器操作：认识并操作扩散硅压力传感器。
扩散硅液位传感器校验：认识并校验扩散硅液位传感器的工作原理。
电容式液位传感器校验：认识并校验电容式液位传感器的工作原理。
差压液位传感器认识：了解差压液位传感器的工作原理。
Pt100铂热电阻认识：掌握Pt100铂热电阻的工作原理。
平衡电桥原理认识：了解平衡电桥的工作原理。
T型热电偶认识：认识T型热电偶的工作原理。
半导体热敏电阻认识：了解半导体热敏电阻的工作原理。
传感器零点与迁移：认识传感器的零点和迁移概念。
PID调节实验：掌握PID调节的实验原理与操作方法。
