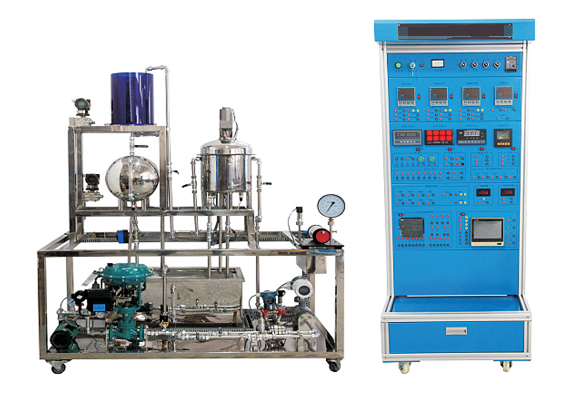

电力自动化仪表及过程控制实训装置

电力自动化仪表及过程控制实训装置

一、电力自动化仪表及流程控制实训系统-概述

为了响应《职业技能鉴定规范》对于火力和热力发电领域相关工种培训、鉴定的迫切需求，我们隆重推出了MYR-53C电力自动化仪表实训系统。该系统在设计理念上，着重强调实际操作技能的培养，将专业理论知识与实际操作技能紧密结合，呈现出鲜明的实训特色。该系统旨在培养面向火电厂、热电厂、化工、冶金等大中型企业的技术人才，他们将从事热工仪表及自动装置的安装、维护与调试，工业自动化仪表维修，以及计算机控制系统的操作与维护等工作。

二、系统特性

1. 本系统采用控制平台与对象系统分体式设计，整体造型既美观又实用。

2. 传感器的二次测量仪表通过航空电缆便捷连接，方便学生在现场灵活操作。

3. 系统能够实现对电力行业各类仪表及常用热工参数的全面检测、测量，并提供相关的校验实训，加深学生对仪表的深入理解。

4. 对象系统采用不锈钢框架，所有器件均选用不锈钢和铝合金材质，确保耐用性。

5. 被控参数全面覆盖流量、压力、液位、温度四大关键热工参数。

6. 对象系统设计美观且开放性强，为学生提供了优质的实训环境。

三、技术性能指标

1. 输入电压：单相三线～220V±10%，频率为50Hz。

2. 工作环境：适宜的环境温度范围为-5℃～+40℃，相对湿度需小于85%（在25℃时），海拔应低于4000m。

3. 系统容量：小于4kVA。

4. 控制平台尺寸：180cm×71cm×146cm（对象系统尺寸可根据需求定制）。

5. 系统具备接地保护和漏电保护功能（包括漏电保护空气开关和电流型漏电保护器），安全性符合国家标准。采用高绝缘的安全插座及带绝缘护套的高强度导线，各种电源及仪表均具备可靠的自保护功能。强弱电连接线采用不同结构的插头、插座，有效防止强弱电混接。

四、基础实训项目概览

（以下为基础实训项目的部分列举，具体项目可根据实际教学需求进行调整）

1. 系统整体认识与了解。

2. 装置硬件组成与功能介绍。

3. 系统软件操作与功能演示。

4. 离心泵的工作原理、主要部件及性能参数。

5. 电动调节阀的工作原理、流量特性测试及主要技术参数。

6. 闪光报警器、智能巡测仪、氧量分析仪等仪表的工作原理与使用。

7. 温度动圈指示仪、变频器、压力校验仪等仪表的工作原理与校验方法。

8. 涡轮流量计、差压变送器、电容式液位传感器等仪表的工作原理与校验。

9. 压力变送器、热电偶、温度变送器等仪表的校验方法。

10. 三相异步电动机的变频控制方法。

11. 单回路与串级控制系统的基本概念与应用。

12. 水箱液位、管道压力、管道流量、加热水箱温度等定值控制实训。

13. 管式电阻炉的温度定值控制实训。

14. 水箱液位与管道流量的串级控制实训。

五、软件功能介绍

MCGS工控组态软件：该软件能够对设定值、输出值、P、I、D等参数进行灵活操作，并支持程序算法的修改。通过该软件，用户可以实时查看动态变化棒图、测量值实时曲线、历史曲线、数据报表等，同时提供实训指导书等辅助功能。
