可演示污水处理厂立体布置模型

可演示污水处理厂立体布置模型

一、污水处理厂立体布置模型展示系统-简介：

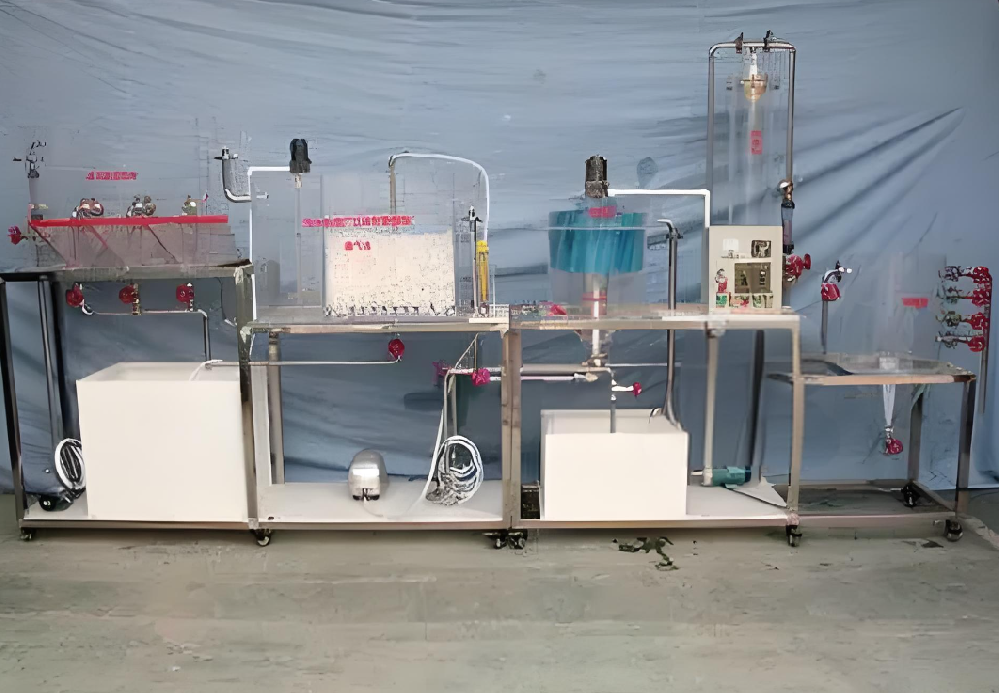

本系统以实际工程中的小型污水处理厂为蓝本，集成了多斗初沉池、曝气池、二沉池、砂滤设备及浓缩池等多个核心处理单元。污水首先通过配水系统被提升至初沉池，进行初步的污泥沉降处理，随后流入曝气池，借助小型空气压缩机提供的氧气进行接触氧化处理，曝气量可通过风量计进行精确调控。经过曝气处理的污水再依次流经二沉池、砂滤设备及浓缩池，完成整个净化流程。此模型不仅帮助学生直观了解污水处理系统的构成，还能深入掌握各单元的工作原理，为日后设计污水处理系统打下坚实基础。

二、污水处理厂立体布置模型展示系统-特性：

1. 系统全面模拟了真实污水处理厂的工艺流程，使学生能够深入理解污水处理厂的运作机制、控制流程及策略。

2. 曝气与风量计构成的闭环控制系统，展示了人工控制策略在实际应用中的效果。

3. 搅拌电机的转速可通过调试装置进行灵活调整，以满足系统运行的实际需求。

三、技术规格参数：

1. 处理能力：每小时可处理10至30升的污水。

2. 装置尺寸：长2200毫米，宽500毫米，高1600毫米。

3. 电源需求：标准AC220V电源。

4. 额定功率：800瓦。

四、实训项目安排：

实训项目一：多斗初沉池的结构设计、工艺流程及制作技巧。
实训项目二：曝气池的构造解析、工艺流程及制作要点，以及曝气量的精准控制方法。
实训项目三：沉淀池的结构特点、工艺流程及制作步骤。
实训项目四：污泥回流系统的结构、工艺流程及制作方法。
实训项目五：压力砂滤罐的结构设计、工艺流程及制作技术。
实训项目六：角锥浓缩池的结构解析、工艺流程及制作流程。
实训项目七：电气控制系统的操作流程及线路测试。

五、系统配置清单：

1. 配水系统一套，确保污水能够均匀分配至各处理单元。

2. 多斗初沉池一座，用于初步去除污水中的悬浮物。

3. 曝气池一座，配备小型空气压缩机及风量计，实现污水的接触氧化处理。

4. 沉淀池一座，用于进一步去除污水中的悬浮物。

5. 污泥回流系统一套，实现污泥的循环利用。

6. 压力砂滤罐一台，用于去除污水中的细小颗粒。

7. 角锥浓缩池一座，对污泥进行浓缩处理。

8. 搅拌配水箱两只，用于污水的混合与调配。

9. 水泵三台，提供系统所需的水流动力。

10. 调速电动机及调速器一套，实现搅拌电机转速的灵活调整。

11. 污泥回流水泵一台，负责污泥的回流输送。

12. 旋涡式气泵一台，为曝气池提供充足的氧气。

13. 转子流量计两只，用于监测水流量。

14. 气体流量计一只，精确测量曝气量。

15. 微孔曝气器两套，提高曝气效率。

16. 电控箱一只，集中控制系统的电源与电气元件。

17. 漏电保护开关一只，确保用电安全。

18. 按钮开关若干，便于系统操作与控制。

19. 连接管道及球阀一套，确保系统的顺畅连接与灵活控制。

20. 不锈钢台一张，为系统提供稳固的支撑平台。
