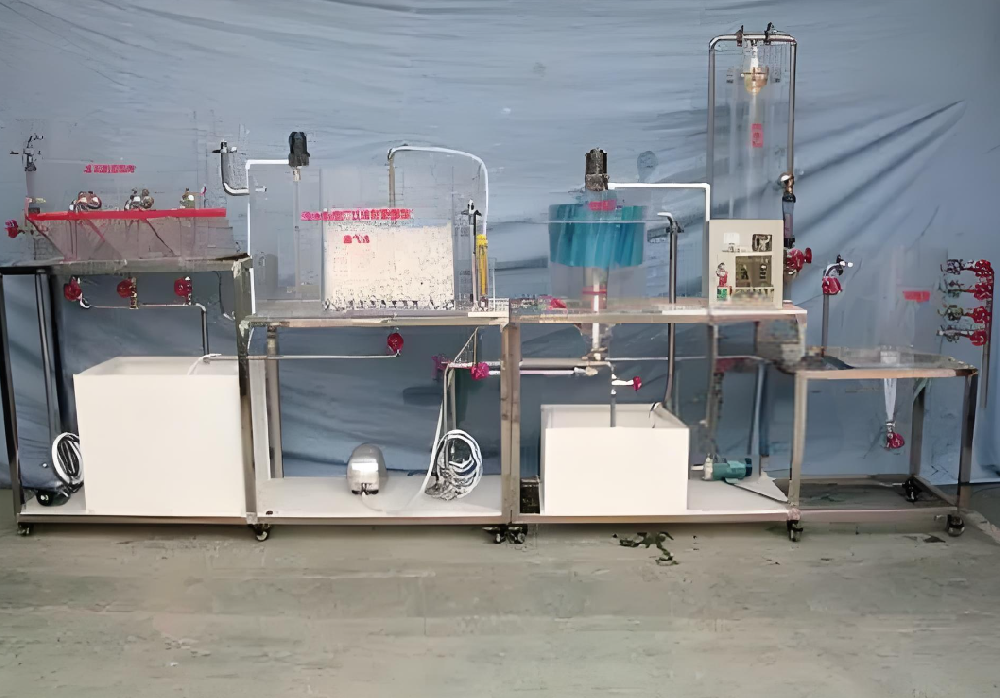

污水处理厂立体布置模型（可运行）实验宗旨：

本装置集成了污水处理厂的全部核心工艺组件，依据处理难易程度科学布局，前端设置格栅、沉砂池、加药混凝及初沉池等，主要去除粗大颗粒物及悬浮物；中段采用活性污泥法，专注去除溶解性有机物；末端则通过过滤消毒手段，有效杀灭病原菌。借助本装置，旨在帮助学生达成以下学习目标：

1. 深入理解污水处理厂的构造细节及关键工艺参数。

2. 分析对比不同水质成分的处理成效。

二、核心技术指标与运行参数：

1. 环境温度：适宜范围为5℃至40℃。

2. 处理能力：每小时可处理10至20升污水。

3. 水质标准：

• 进水BOD5：170～340mg/L，出水降至17～50mg/L。

• 进水CODCr：300～500mg/L，出水降至30～60mg/L。

• 进水SS：80～160mg/L，出水降至8～25mg/L。

• 进出水pH值均维持在6～8之间。

4. 装置尺寸：长2200mm，宽500mm，高1600mm。

5. 电力需求：AC220V±10%，50Hz，单相三线制，额定功率1100W，配备多重安全保护机制。

三、关键组件与配置详情：

1. 原水箱：采用10mm厚白色PP板，尺寸400×400×500mm，底部设放空阀。

2. 清水箱：同样为10mm厚白色PP板，尺寸250×400×450mm，亦配放空阀。

3. 搅拌系统：含搅拌电机1台（15W，120rpm），304不锈钢搅拌桨1套，及调速器1只。

4. 初沉池：透明有机玻璃材质，壁厚10mm，尺寸350×300×450mm。

5. 曝气池：透明有机玻璃，壁厚10mm，尺寸600×400×600mm，内置微孔曝气管。

6. 沉淀池：透明有机玻璃，壁厚8mm，直径300mm，高450mm，带刮泥装置及污泥回流泵。

7. 砂滤罐：透明有机玻璃，壁厚6mm，直径150mm，高1000mm。

8. 浓缩池：透明有机玻璃，壁厚8mm，直径300mm，高400mm，带污泥回流泵。

9. 水泵：防腐蚀磁力水泵2台，流量27～32L/min，扬程3.1～4.3m，功率20W。

10. 空压机：1台，220V电源，功率550W，最大气量36L/min，容积8L。

11. 污泥回流泵：防腐蚀，流量16～19L/min，扬程2.7～3.4m，功率20W。

12. 流量计：进水液体流量计2个，量程6-60L/H；气体流量计1个，量程400～4000L/h。

13. 实验台：白色10mm厚PP板制成。

14. 电控系统：含双面亚光密纹喷塑电控箱，配备漏电保护器、电压表、带锁按钮开关等。

15. 管道阀门：采用UPVC材质，品牌为中财。

16. 实验台框架：30mm×30mm不锈钢方管制成，配万向轮及禁锢脚。

四、虚拟实训资源（教学辅助系统）：

1. 3D仿真软件：界面直观，工具栏功能全面，与实体设备操作一致。

2. 软件灵活性：屏幕大小可按需编程调整。

3. 动画演示：提供整套实验流程动画，直观展示实验过程。
