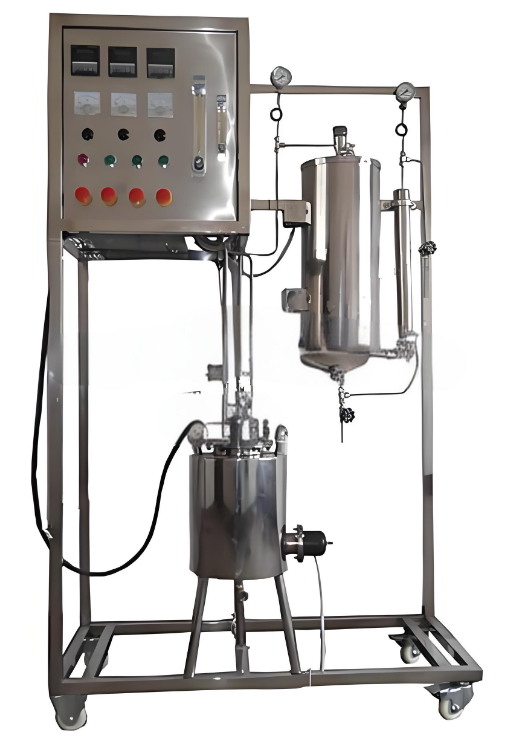

NOx的氨选择性催化还原实验装置

NOx的氨选择性催化还原实验装置

一、NOx氨选择性催化还原实验装置特性概述：

1、该实验装置设计精巧，布局合理，展现出强烈的整体美感与结构清晰度，便于实验者操作与观察。

2、反应釜特别配备了保温层设计，确保反应过程中的温度控制既平稳又有效，同时极大地提升了实验的安全性，降低了潜在的安全风险。

3、为了提升实验的精确性，装置采用了高精度热电偶进行温度监测，这一改进显著提高了实验数据的可靠性。

二、NOx氨选择性催化还原实验目的详解：

1、本实验旨在深入理解NOX催化还原反应的基本原理及其所需的反应条件，为后续的深入研究与应用奠定基础。

2、通过实验，我们将探究催化剂种类与反应温度对NOX脱除效率的具体影响，为优化催化还原过程提供数据支持。

三、实验装置核心配置列表：

1、反应釜：作为实验的核心部分，用于混合并预热有害气体。

2、加热炉：提供稳定的热源，确保反应在适宜的温度下进行。

3、反应器：装载催化剂，是催化还原反应发生的主要场所。

4、冷凝器：用于冷却反应后的气体，便于后续分析。

5、气体钢瓶与减压阀：提供实验所需的气体，并调节其压力至适宜范围。

6、流量计：精确测量气体的流量，确保实验条件的准确性。

7、温控仪：实时监测并控制反应过程中的温度。

8、NOX分析仪：用于检测反应前后NOX的浓度变化。

9、不锈钢框架与控制屏：为实验装置提供稳固的支撑与便捷的操控界面。

四、实验装置技术参数详解：

1、反应釜：容积约为8L，采用304不锈钢材质，壁厚1.5mm，具有优异的耐腐蚀性与强度，主要用于混合并预热有害气体。

2、加热炉：同样采用304不锈钢材质，功率高达2000W，确保反应过程在适宜的温度范围内进行。

3、反应管：尺寸为Φ20×600mm，采用316不锈钢材质，具有出色的耐高温与耐腐蚀性能。

4、流量计：采用气体转子流量计，测量范围为0.1-1L/min，确保实验过程中气体流量的精确控制。

5、压力表：量程为0-0.6MPa，实时监测反应系统的压力变化。

6、控温方式：采用自动控制与两段控温技术，确保反应温度的精确调控与稳定性。

7、冷凝器：采用304不锈钢材质，通过冷却水进行冷却，有效降低反应后气体的温度。

8、管道与阀门：均采用304不锈钢材质，确保实验装置的耐腐蚀性与密封性。

9、控制屏与框架：均采用304不锈钢材质，结构紧凑且外形美观。控制屏上集成了各项电路指示与操作按钮，使得实验操作更加便捷与直观。

10、外形尺寸：整体尺寸为1150×550×1900mm，框架设计为可移动式，配备脚轮及禁锢脚，便于实验装置的移动与固定。
