冲击水浴除尘器实验装置详解——原理、功能及应用特性：

冲击水浴除尘器，作为冲激式除尘器的杰出代表，以其结构简单、成本效益高的特点，在除尘领域独树一帜。该装置巧妙利用水浴原理，通过一系列精心设计的组件，如水池、进气管、排气管、特制喷头及挡水板，实现了对含尘气体的高效净化。

一、核心原理与功能阐述：

1. 工作原理：含尘气体在特定进口速度下，经进气管进入除尘器，并在喷头处以高速喷出，与水层产生强烈冲击。这一过程中，气体运动方向发生剧变，而尘粒因惯性继续前行，大部分尘粒因此与水粘附并滞留水中，完成初步净化（冲击水浴阶段）。随后，剩余尘粒随气体继续流动，与水滴和泡沫混合，在池内形成抛物线形区域，进一步净化（淋水浴阶段）。最终，净化后的气体经挡水板排出。

2. 用途：本装置不仅适用于工业除尘，更可作为实验原理演示装置，用于教学、科研及产品开发等领域。

3. 特点：高效除尘、结构简单、维护方便、成本低廉。

二、技术参数与性能指标：

1. 环境温度：适应范围宽广，可在5℃至40℃环境下稳定运行。

2. 喷口风速：优化设计，确保风速在12~18m/s范围内，以最大化除尘效果。

3. 除尘效率：高达90%，有效减少空气中的尘埃颗粒。

4. 处理气量：灵活可调，处理气量范围为50-300m³/h。

5. 装置尺寸：紧凑设计，便于安装与布局。

6. 工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，配备多重安全保护，确保运行安全。

三、实验项目与应用：

1. 工作原理探索：通过实际操作，深入了解冲击水浴除尘器的工作原理及净化过程。

2. 性能测试：测试除尘器的压降及除尘效率，评估其性能表现。

3. 流速影响研究：探究不同流速对压降及除尘效率的影响，为优化除尘效果提供数据支持。

四、设备组成与配置：

1. 微电脑粉尘浓度检测系统：实时监测进出口粉尘浓度，确保实验数据的准确性。

2. 风压检测系统：测量除尘器进出口的风压变化，评估其阻力特性。

3. PLC控制系统：实现自动化控制，提高实验效率与精度。

4. 触摸屏：直观显示实验数据，便于操作与监控。

5. 数据处理分析系统：实时记录与分析实验数据，为科学研究提供有力支持。

6. 通讯接口：便于与其他设备或系统进行数据交换与共享。

7. 在线温度湿度检测系统：实时监测实验环境的温湿度变化，确保实验条件的一致性。

8. 微型打印机：快速打印实验报告，便于数据归档与分享。

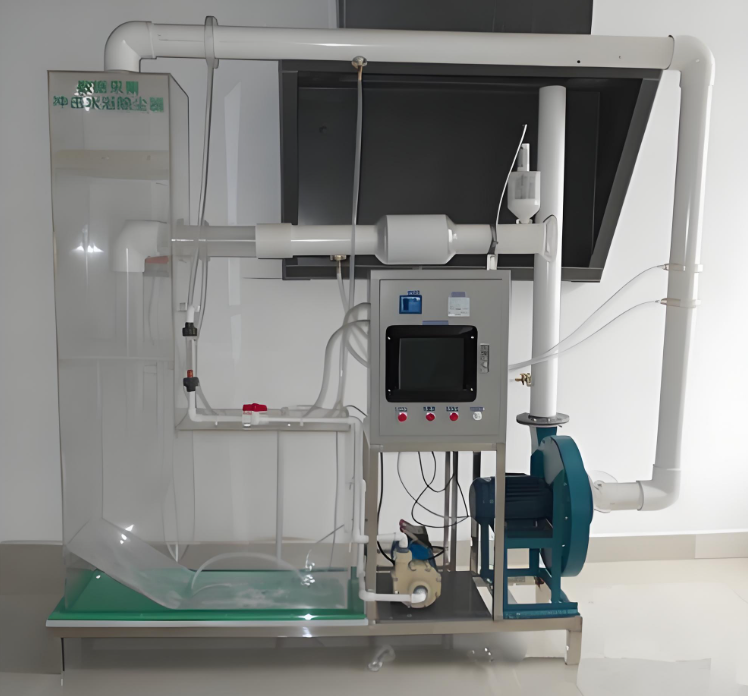

9. 有机玻璃冲击水浴除尘器：透明材质，便于观察除尘过程，确保实验效果。

10. 水箱、水泵及流量计：提供稳定的水流，确保除尘器正常运行。

11. 气尘混合器与粉尘自动加料设备：实现粉尘与气体的均匀混合，确保实验条件的可控性。

12. 离心通风机与不锈钢风量调节阀：提供稳定的气流，并可根据需要调节风量大小。

13. 电控箱、漏电保护开关及按钮开关：确保实验过程的安全与可靠性。

14. PVC连接管路与不锈钢支架：确保实验装置的连接稳定与布局合理。
