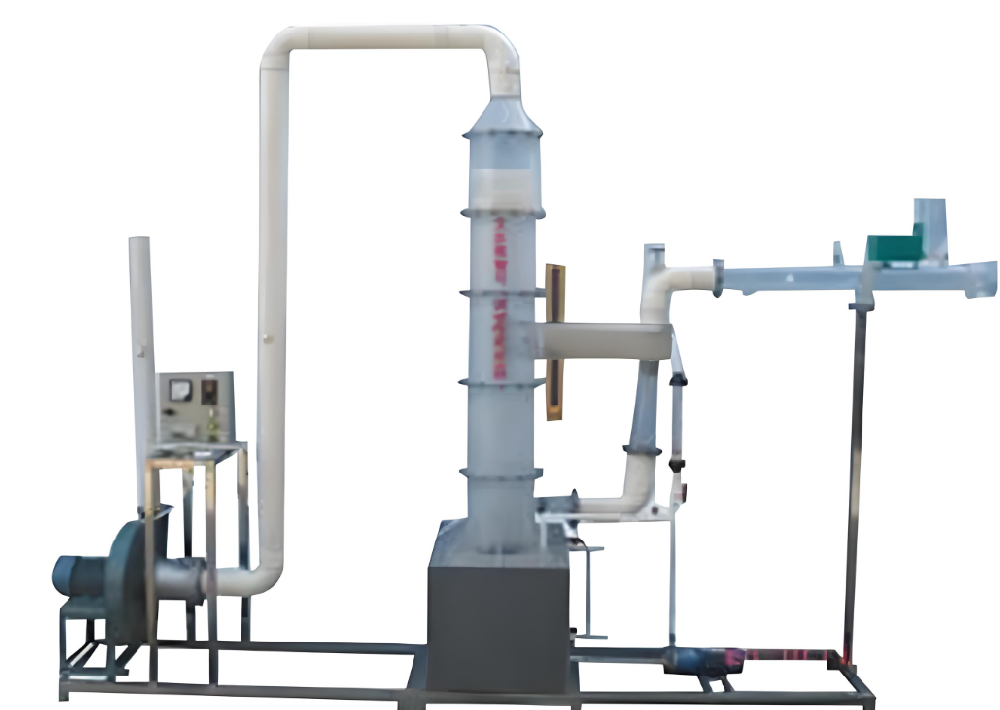

文丘里除尘器性能测定实验装置

文丘里除尘器性能测定实验装置

文丘里除尘器性能评估实验装置-实验宗旨：

1、深化理解文丘里除尘器的构造原理与除尘工作原理。
2、学习并掌握文丘里除尘器核心性能指标的科学测定流程。
3、对比探究湿法除尘与干法除尘在实验操作上的差异与特点。

二、核心组件概览：

1、文丘里清洗装置
2、供水泵系统
3、离心式鼓风机
4、抽气引风机
5、储水槽设施
6、压力差测量仪
7、流体流量监测仪
8、风量调控阀门
9、物料添加设备
10、储水容器及通风管道
11、电气控制总成
12、稳固的不锈钢支撑架
13、操作控制面板

三、关键性能与技术规格：

1、运行环境温度：5℃至40℃，标准电源电压220V，整机功率2千瓦。
2、排气风扇：功率1.5千瓦，旋转速度达到2900转/分钟。
3、文丘里清洗单元：内含文丘里管道、水分脱除装置，采用透明有机玻璃材质。
4、供水泵：额定水流速率10升/分钟，功率90瓦，提升高度8米。
5、储水箱：尺寸400毫米×400毫米×300毫米，采用耐腐蚀PVC材料。
6、U型压力指示计：量程覆盖±0至500毫米水柱。
7、喉管流速设定为15米/秒；气液混合比例介于10至15升液体/立方米气体；喷嘴工作压力0.7兆帕；系统阻力200至300毫米水柱；除尘效率高达95%至99%。
8、控制板与支撑架构均采用不锈钢材质，设计紧凑且美观，操作界面友好。
9、整体装置尺寸：1800毫米×550毫米×2000毫米（长×宽×高）。
