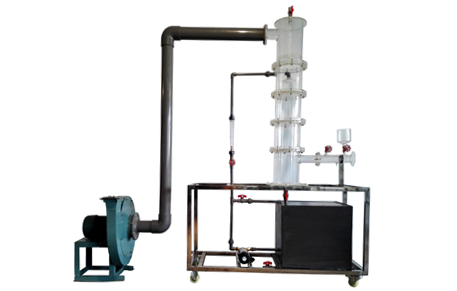

筛板塔气体吸收实验装置

筛板塔气体吸收实验装置

筛板塔气体吸收实验装置-特性概述：

1、该装置设计布局科学、视觉效果好，结构条理清晰，整体性强，便于实验操作与观察。
2、筛板塔主体采用高透明度有机玻璃材质，能够直观展现不同操作条件下流体在塔内的动态流动过程。

二、实验目标解析：

1、深入认识筛板吸收塔的内部结构、工作流程及其操作方法。
2、细致观察并分析筛板吸收塔在流体动力学方面的表现特性。
3、精确测定筛板塔的总传质系数，为性能评估提供数据支持。
4、通过计算得出有害气体的去除效率，评估其净化效果。

三、核心组件配置：

1、筛板吸收塔，作为实验的核心部件。
2、抽风机，用于提供必要的气体流动动力。
3、水泵，负责输送和吸收液体。
4、调节阀，用于调节流体流量和压力。
5、水箱，储存和吸收实验所需的液体。
6、液体转子流量计，精确测量液体流量。
7、测压计，用于监测和记录系统内的压力变化。
8、电路控制系统，确保实验装置的安全稳定运行。
9、不锈钢框架，提供稳固的支撑结构。
10、控制屏，集中控制实验参数和显示实验数据。

四、技术参数详解：

1、实验环境温度范围：5℃至40℃，配备380V三相四线制电源，总功率为1500W。
2、抽风机功率为1500W，转速高达2900转/分钟，提供强劲的气体抽吸能力。
3、水泵额定流量为10升/分钟，功率90W，扬程达到8米，满足实验需求。
4、U型压力计测量范围广泛，可达±5000毫米水柱，精确监测压力变化。
5、液体转子流量计测量范围在60至600升/小时之间，确保流量测量的准确性。
6、水箱尺寸为400毫米×400毫米×300毫米，采用耐腐蚀PVC材质制成。
7、吸收塔尺寸为Φ200毫米×1500毫米，内置4块塔板，板间距为300毫米，塔体透明有机玻璃材质，便于观察。
8、控制屏和框架均采用优质304不锈钢材质，结构紧凑且美观耐用，操作便捷。
9、整体装置外形尺寸为1400毫米×550毫米×1600毫米，框架设计为可移动式，配备脚轮和固定脚，便于搬运和固定。
