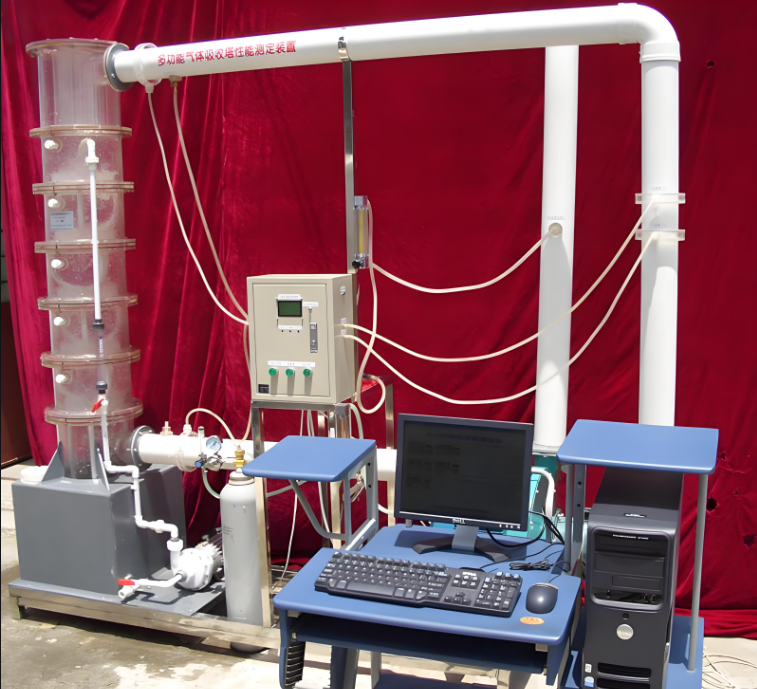

筛板塔气体吸收实验装置详解

一、产品概述与原理

1. 净化原理：本实验装置基于吸收法原理，旨在净化废气中的SO2（二氧化硫），通过气液接触实现污染物的有效去除。

2. 观察设计：采用透明有机玻璃塔身，使实验者能够直观观察筛板塔内部的气液接触状态和液泛现象，加深对气体吸收过程的理解。

二、实验目的与内容

1. 了解原理与效果：通过实验，了解并掌握吸收法净化废气中SO2的基本原理和实际效果。

2. 观察现象：通过改变空塔速度，观察并记录筛板塔内气液接触状态的变化，以及液泛现象的发生条件。

3. 测定效率与降压：掌握筛板吸收塔的吸收效率测定方法，并了解如何通过调整操作参数来降低压力损失。

4. 体积吸收系数：测定化学吸收体系（如碱液吸收SO2）的体积吸收系数，为优化吸收过程提供数据支持。

三、技术参数与规格

1. 检测方式：采用先进的微电脑在线检测系统，实时监测气体浓度、风压、风速、风量、温度和湿度等关键参数。

2. 动力布置：动力装置采用负压式设计，确保实验过程的安全性和稳定性。

3. 塔体尺寸：塔径为Φ300mm，塔高2000mm，板间距为200mm，满足实验需求。

4. 进气浓度与气速：SO2进气浓度可调范围为0.01%0.2%，空塔气速可调范围为0.51.2m/s。

5. 其他参数：压力损失约500Pa/m，液气比110L/m³，喷淋密度68m³/(m²•h)，雾沫夹带小于7%，处理气量约200m³/h，吸收效率约80%。

6. 电源与环境：装置采用380V三相四线制电源，功率1500W，适用于5℃~40℃的环境温度。

7. 装置尺寸：整体尺寸约为2000mm×550mm×2100mm，便于实验操作与空间布局。

四、装置配置与功能

1. 检测系统：配备微电脑气体SO2浓度、风量、风速、风压、温度和湿度检测系统，实现全面实时监测。

2. 控制系统：采用PLC控制，配备触摸屏，便于实验操作与数据记录。

3. 分析软件：提供配套的分析处理软件，支持数据记录保存、数据变化曲线分析、取样时间设定、工作效率自动换算打印等功能。

4. 气体与液体系统：包括气体混合系统、气体整流板、配气装置、液体流量计、耐酸耐碱水泵、液体喷淋分配装置和储液水箱等，确保实验过程的顺利进行。

5. 调节与取样：配备调节球阀、风量调节阀、人工取样口等，便于实验过程中的调节与取样操作。

6. 通风与安全：配备高压离心通风机和漏电保护开关，确保实验过程的安全性与通风效果。

7. 其他配置：包括加药口、折板除雾器、SO2配气系统（废气流量计、SO2气体、SO2专用钢瓶）、空心多面球填料、筛板塔板、取样流量计、电源线、电压表、电流表、金属电器控制箱以及不锈钢支架、管道和开关等，满足实验的各种需求。
