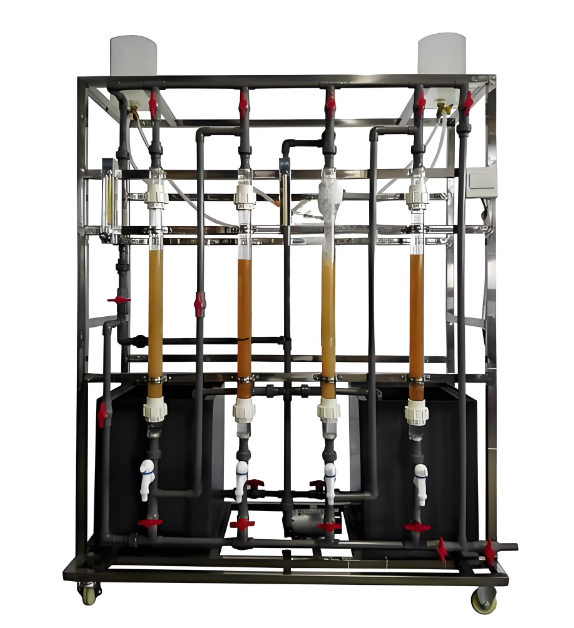

离子交换软化及除盐实验装置

离子交换软化及除盐实验装置

一、离子交换软化及除盐实验装置-特性概述：

1、该装置通过灵活的阀门调控，能够轻松实现单床软化、复床除盐、以及联合床除盐等多种实验模式，满足多样化的研究需求。
2、设备设计巧妙，既支持串联运行以强化处理效果，也支持并联运行以提高处理效率。
3、此装置不仅可作为独立实验设备使用，还能与其他净水设备协同工作，构建完整的净水处理系统。
4、内置的再生投配系统使得交换柱内的树脂得以持续利用，减少了树脂更换的频率，同时也避免了填料装卸的繁琐问题。
5、在再生方式上，该装置既支持阴、阳离子树脂的顺流再生，也支持混床中阳离子树脂的逆流再生，提供了更灵活的操作选择。
6、此外，该装置既能独立进行实验，也能与其他污水处理设备组合，形成更为复杂的污水处理系统。

二、实验目标阐述：

1、本实验旨在通过实际操作，验证离子交换软化水的基本原理，加深对离子交换过程的理解。
2、通过掌握顺流再生固定床的运行操作过程，提升对离子交换技术的实践应用能力。

三、核心配置详解：

1、交换柱：作为离子交换的核心部件，采用高质量材料制成，确保实验的稳定性和准确性。
2、耐酸碱泵：选用耐腐蚀材料，提供稳定的水流动力，满足实验对水流量的需求。
3、离子交换树脂：高性能树脂，具有良好的离子交换能力和使用寿命。
4、流量计：精确测量实验过程中的水流量，为数据分析提供可靠依据。
5、排水槽：设计合理，便于收集和处理实验废水。
6、原水箱：用于储存实验用水，确保实验的连续进行。
7、再生液投配装置：自动化投配再生液，简化实验步骤。
8、阀门管道：采用优质材料，确保实验的流畅性和安全性。
9、不锈钢框架：结构坚固，为实验设备提供稳定的支撑。
10、控制屏：集成控制功能，方便实验操作和监控。

四、技术参数与配置升级：

1、工作环境要求：环境温度在5℃至40℃之间，电源为220V单相，功率为90W。
2、离子交换柱采用透明有机玻璃材质，尺寸为Φ40×600mm，内置阴、阳离子交换树脂，便于观察实验过程。
3、防腐水泵流量为0.6m3/h，扬程8m，功率90W，确保实验水流的稳定供应。
4、离子交换流量计采用转子流量计，流量范围为4～40L/h，精确测量实验流量。
5、软化水箱采用有机玻璃材质，尺寸为Φ150×200㎜（酸碱水箱各一套），便于观察和操作。
6、原水箱（含反冲洗水箱）采用优质PVC材质，尺寸为350×350×400mm，确保实验用水的储存和清洁。
7、控制屏和框架均采用304不锈钢材质，结构紧凑且美观大方，操作流程简单便捷。
8、整体外形尺寸为1200×550×1800mm，框架设计为可移动式，配备脚轮及禁锢脚，方便移动和固定。
9、数据采集型配置（MYB-16B）：集成计算机接口和数据处理软件、涡轮流量计、电磁阀等先进设备，能够实时在线监测进水流量、反冲洗流量及阀门开关状态，提升实验的智能化水平。
