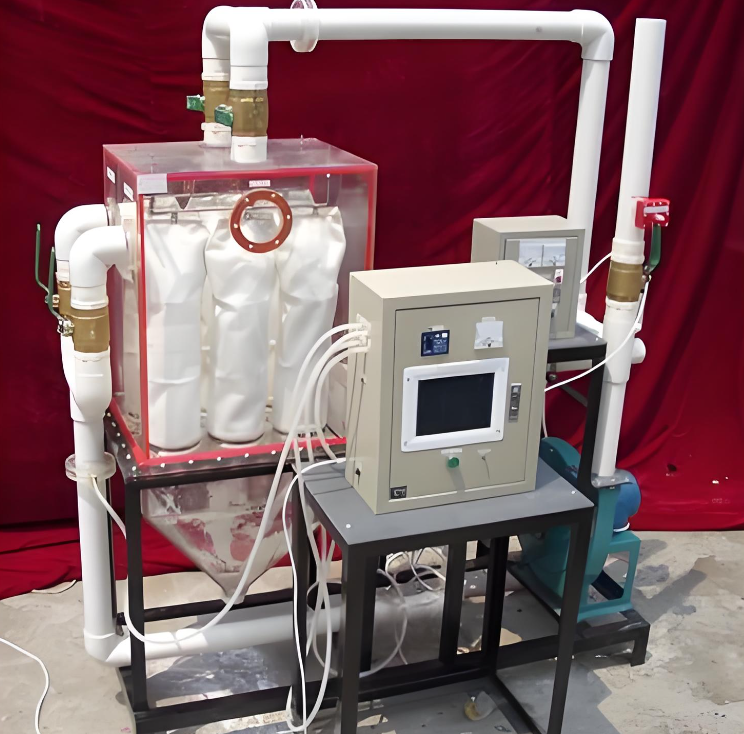

气动反吹袋式除尘器实验装置

气动反吹袋式除尘器实验装置

气动反吹袋式除尘器实验装置—运作机理、应用范畴与特性概述：

此装置归类于布袋除尘器，是过滤式除尘技术的一种实践形式，其核心功能在于通过过滤材料有效分离并捕集含尘气流中的粉尘颗粒。该装置普遍采用纤维织物作为滤料，尤其适用于工业尾气除尘领域，其除尘效率普遍高达99%以上。尽管布袋除尘作为除尘手段历史悠久，但其凭借高效率、性能稳定、操作简便等优势，在现代工业中得到了愈发广泛的应用。

运作机理：
含尘气流首先进入除尘设备，随后从圆筒形滤袋的外侧向内侧渗透。在穿越滤料孔隙的过程中，粉尘颗粒被滤料捕获并沉积其上，而经过滤的清洁气体则从滤袋上部开口顺畅排出。为了清除滤料上累积的粉尘，我们特别设计了安装在布袋开口上方的压缩空气喷嘴。该喷嘴通过释放高压气体，使布袋瞬间膨胀并振动，进而使粉尘从滤料表面脱落，最终落入灰斗中。值得注意的是，新鲜滤料的除尘效率相对较低，但随着粉尘在滤袋表面逐渐累积形成初层（即粉尘初层），除尘效率会显著提升。然而，随着粉尘的持续积聚，滤袋两侧的压力差会逐渐增大，可能导致部分细小粉尘被挤压通过滤料，从而降低除尘效率。因此，当除尘器阻力达到预设阈值时，需及时进行清灰操作。本装置不仅可用于布袋除尘净化实验，还能直观演示除尘原理。

主要技术参数及指标：

1. 环境温度：适宜操作范围为5℃至40℃。

2. 气体流动模式：采用外滤式，动力装置以负压方式布置。

3. 处理气量：可调节范围在50至200立方米/小时之间。

4. 过滤速度：恒定保持在1米/分钟。

5. 设备净化效率：超过99%，确保高效除尘。

6. 设备压损：压力损失控制在800至1200帕之间。

7. 装置尺寸：长2200毫米、宽600毫米、高1800毫米，便于安装与操作。

8. 工作电源：AC220V±10%、50Hz单相三线制，功率1500W，配备接地保护、漏电保护及过流保护，确保用电安全。

9. 线路安装：采用环保阻燃电气配线槽，布线整齐规范，便于维护。

主要配置详情：

1. 袋式除尘器：1套，采用透明有机玻璃材质，壁厚10毫米，内置便捷的灰尘卸除装置。

2. 滤袋：配备6个涤纶针刺毡覆膜滤袋，过滤速度为1米/分钟，单个滤袋过滤面积为0.35平方米，尺寸为Ø 160×700毫米，采用内滤式设计。

3. 气动反吹装置：1套，规格为Ø 20毫米，用于高效清灰。

4. 空气压缩机：1台，电源电压220V，功率750W，最大气量36升/分钟，气量容积30升，提供稳定的压缩空气源。

5. 粉尘加料装置：1套，采用立式加料方式，由透明有机玻璃制成，便于观察与控制。

6. 气尘静态混合器：1套，采用箱式结构设计，确保气尘充分混合。

7. 监测与测压装置：包括2组人工监测进出口、2组测压环及一批透明测压软管，用于实时监测与调整。

8. 离心通风机：1台，电源电压220V，功率1.1千瓦，转速2900转/分钟，提供强大的气流动力。

9. 变频器：1套，用于调节风机转矩，从而灵活控制风量大小。

10. 电源控制系统：配备双面亚光密纹喷塑电控箱、漏电保护器及带灯自锁按钮开关，确保用电安全与便捷操作。

11. 连接管路与阀门：采用Ø 110连接管路及控制球阀，确保气流顺畅且易于控制。

12. 实验台框架：由38毫米×38毫米不锈钢方管制成，配备万向轮及禁锢脚，便于移动与固定。
