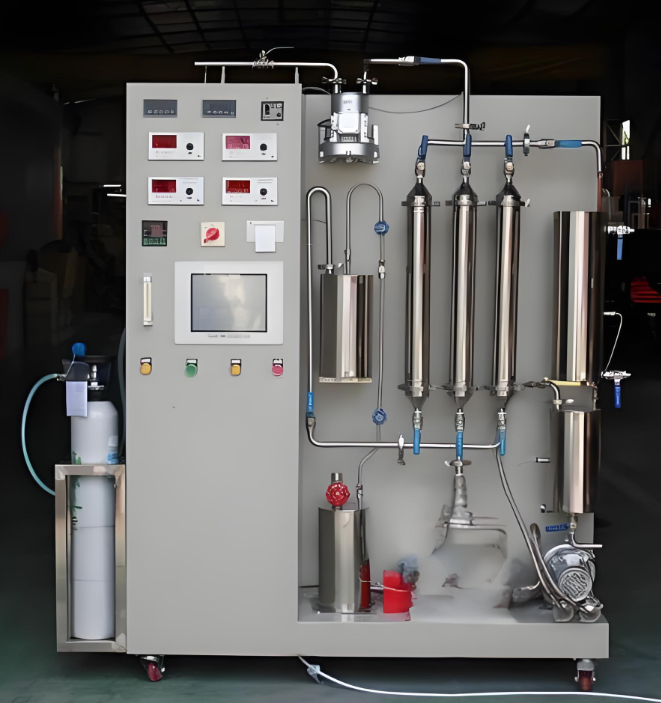

活性炭变温吸附实验装置

活性炭变温吸附实验装置

活性炭变温吸附实验装置全新阐述：

一、装置概述与工作原理：
变温吸附作为一种高效的气体吸附处理技术，其核心优势在于利用多组并联的吸附单元，通过巧妙的阀门切换与床层温度调控，确保了固定床吸附过程的连续性。运作流程简述如下：气体首先进入一个吸附单元实施吸附作业，而另一单元则处于待机状态。当首个单元达到吸附饱和点后，通过阀门切换，实现气体流向的迅速转移，由待机单元接手吸附任务。饱和单元则进入热气体解吸阶段，通过冷凝手段回收高浓度污染物。解吸结束后，该单元冷却并重返待机，为下一轮吸附循环做准备。此技术不仅实现了固定床系统的持续运行，还有效提升了吸附剂的复用率，并在适宜条件下回收宝贵资源。

二、关键性能指标：

1. 高效吸附：吸附效率高达90%。

2. 处理能力：可处理气体流量范围为2至4立方米/小时。

3. 吸附器规格：采用Φ100mm外径、800mm高度的不锈钢材质。

4. 工作温度：吸附作业温度区间为0至70摄氏度。

5. 加热功率：再生加热器配备2千瓦功率。

6. 设备尺寸：整体外形尺寸约为1500×500×1700毫米。

7. 电源配置：220V电压，总功率4000瓦。

三、系统组成概览：

1. 智能甲醇气体输入控制：集成微电脑管理。

2. 浓度监测：配备1套进出气体浓度检测系统。

3. 风压监控：在线风压检测装置1套。

4. 温湿度传感：在线温度湿度检测模块1套。

5. 人机交互界面：10.4英寸彩色液晶触摸屏，集成所有数据显示与电气控制功能，同时设计有手动操作备选。

6. 数据处理与分析：集成数据处理分析系统。

7. 通讯接口：计算机通讯接口1套，便于数据交互。

8. 打印功能：配备打印机1台。

9. 吸附塔结构：不锈钢材质吸附塔3套。

10. 加热与冷却：包括水浴锅、加热器、冷却器及降温系统各1套。

11. 流量与压力控制：气体流量计2套，漩涡式喷气风机2台。

12. 安全配置：阻火缓冲箱、温度控制传感器4套、人工采样口2套、控制器4只、减压器及漏电保护开关等。

13. 气体供应：带甲醇气体钢瓶1套（8升）。

14. 管路与阀门：不锈钢连接管路、球阀及按钮开关一批。

15. 移动便利性：配备带移动轮子的控制柜支架，便于设备搬运与调整。
