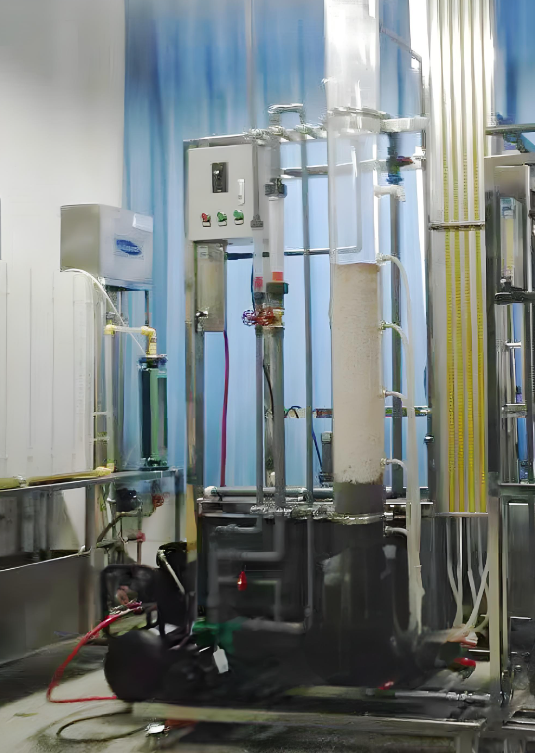

过滤与反冲洗实验装置

过滤与反冲洗实验装置

过滤与反冲洗实验系统-特性概述及配置详情：

一、系统特性：

1、该实验装置设计布局合理，外观美观大方，结构条理清晰，整体性强，便于实验操作与观察。
2、系统集成了先进的气水反洗功能，能够高效清洁过滤柱及其内部的过滤层，确保过滤效果的持续稳定。
3、实验装置支持分层取样，通过检测不同高度的水样，可以直观地了解滤层的高度变化以及不同滤层对过滤性能的具体影响。

二、实验目标：

1、深入了解普通快滤池的过滤与反冲洗工作流程，提升实验操作能力。
2、通过实验，加深对滤速、冲洗强度、滤层膨胀率等关键参数的理解，以及它们之间相互作用关系的认识。
3、掌握气、水反冲洗方法，并通过实验确定最佳的气、水反冲洗强度与反冲洗时间，为实际应用提供理论依据。

三、核心配置：

1、高效过滤柱，作为实验的核心部件，承担过滤与反冲洗的主要任务。
2、测压板，用于实时监测过滤过程中的压力变化，确保实验数据的准确性。
3、空压机，提供稳定的气源，支持气水反洗系统的正常运行。
4、水泵，提供足够的水流动力，确保过滤与反冲洗过程的顺利进行。
5、搅拌装置，包括电机与调速器，用于对配水箱中的污水进行均匀搅拌，提高实验的准确性。
6、水箱，用于储存实验所需的水资源，确保实验的连续进行。
7、流量计，精确测量气体与液体的流量，为实验数据的收集与分析提供有力支持。
8、阀门管道系统，确保实验过程中的流体控制与流向调整。
9、不锈钢框架，作为实验装置的支撑结构，具有强度高、耐腐蚀、美观大方等特点。
10、控制屏，集成实验所需的各种控制按钮与指示灯，便于实验操作与监控。

四、技术参数及规格：

1、系统适应环境温度范围为5℃至40℃，电源电压为220V单相，总功率为1200W。
2、有机玻璃滤柱尺寸为Φ150×2000mm，壁厚5mm，采用优质全透明材质制成，便于观察内部过滤情况。滤柱上设有取样口与全铜阀门，并配备刻度标尺与测压管（Φ10mm，共5根）。
3、空压机功率为750W，排气量为36L/min，工作压力范围为0.4-0.8MPa，为气水反洗系统提供稳定的气源。
4、搅拌电机功率为60W，转速可调范围为0-200r/min，确保配水箱中的污水能够均匀搅拌。
5、水泵额定流量为1m3/h，扬程为15m，功率为370W，为实验提供稳定的水流动力。
6、配水箱尺寸为840×400×500mm，采用优质PVC板制成，耐腐蚀性强。
7、流量测量与调节采用转子流量计，气体流量测量范围为0.1-1m3/h，反冲洗流量测量范围为0.1-1m3/h，污水流量测量范围为25-250L/h。控制屏与框架均采用304不锈钢材质制成，结构紧凑且美观大方。
8、系统整体尺寸为1000×900×2500mm，框架设计为可移动式并配备脚轮及禁锢脚，便于实验装置的移动与固定。
