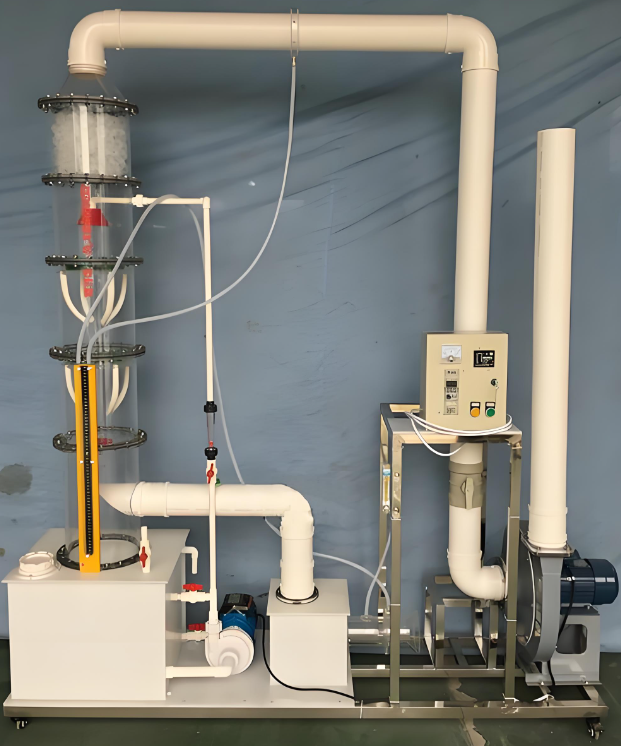

旋流板塔气体吸收实验装置

旋流板塔气体吸收实验装置

旋流板塔气体吸收实验装置——实验主旨与核心配置概述

一、实验主要目标：

1、深入认识旋流板塔的内部结构、运行流程及基本操作流程，以便更好地理解其在实际应用中的工作原理。

2、通过实验操作，精确测定气体净化系统的运行效率，并计算出吸收传质系数，为优化系统设计提供数据支持。

3、全面研究塔板负荷性能及其影响因素，为提升气体净化效果提供理论依据。

二、关键组件及配置详情：

1、旋流板塔：作为实验装置的核心部分，其设计独特，能够高效实现气体的吸收与净化。

2、风机系统：配备高效能风机，提供稳定的气流，确保实验过程中的气体流动达到预定要求。

3、水泵装置：选用额定流量为10L/min的水泵，功率90w，扬程8m，为旋流板塔提供稳定的水流。

4、流量计组合：包含液体流量计（量程60-600L/h）和气体流量计（量程1.6-16mL/min），用于精确测量实验过程中的流体流量。

5、调节阀与控制元件：通过调节阀精确控制流体流量，同时配备压力计和风速仪等控制元件，确保实验条件的稳定性。

6、水箱与风管系统：水箱采用400×400×300㎜的PVC材质，风管系统则确保气体的顺畅流动与分布。

7、废气源与配气装置：提供稳定的废气源，并通过配气罐实现气体的精确配比与调节。

8、测量与监控设备：包括U型压力计（测量范围±0—500mm）等，用于实时监测实验过程中的各项参数。

9、不锈钢框架与控制屏：采用不锈钢材质打造，结构坚固且美观大方，控制屏设计直观易用，便于实验操作与监控。

10、整体尺寸与外观设计：实验装置整体尺寸为2000×550×2300㎜，设计紧凑且合理，既满足实验操作需求，又便于维护与保养。

三、关键技术参数概览：

1、实验环境温度范围：5℃～40℃，确保实验条件符合实际需求。

2、风机功率：1.5Kw，转速高达2900r/min，提供强劲的气流支持。

3、旋流板塔规格：Φ150×1500㎜，塔内设有3块塔板，板间距为300㎜，塔体采用透明有机玻璃材质，便于观察实验过程。

4、水箱与风管等材质与尺寸均经过精心设计与选择，确保实验的顺利进行与结果的准确性。

5、控制屏与框架等细节设计充分考虑了实验操作的便捷性与安全性。
