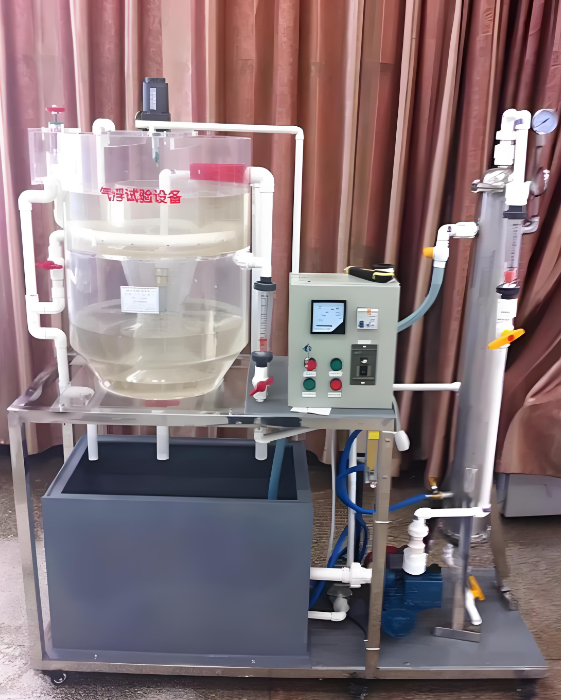

竖流式加压气浮实验设备

竖流式加压气浮实验设备

竖流式加压气浮实验装置——实验目的与配置详解

一、实验核心目标：

1、深入理解并掌握压力溶气气浮的实验操作流程，以及释气量的精确测定技巧。

2、通过实验操作，直观感受悬浮颗粒浓度、操作压力、气固比等关键参数对澄清分离效率的影响，从而深化对气浮法固液分离基本概念的理解。

3、利用实验数据，分析并探讨影响气浮效率的各种因素，为优化气浮处理系统的设计提供理论依据。

二、关键技术指标与运行参数：

1、实验环境温度维持在5℃～40℃之间，确保实验条件稳定。

2、处理水量设定为0.3m³/h，以满足实验需求。

3、处理效率方面，要求悬浮物去除率达到95%以上，以验证气浮法的有效性。

4、溶气系统的工作压力控制在0.3~0.5MPa范围内，确保微气泡的生成与稳定。

5、气泡颗粒大小直径控制在20-30μm之间，以提高气浮效果。

6、含气体积比不低于3%，以保证气浮过程中的气体供应。

7、释气量与饱和值比大于0.9，确保气体释放的充分性。

8、溶气罐采用Ø100×800mm、304不锈钢材质，工作压力可调至0.3-0.5Mpa，容积为13L。

9、竖流式气浮池采用透明有机玻璃材质，尺寸为Ø400mm×650mm，便于观察实验现象。

三、主要配置与组件：

1、竖流式气浮池：采用透明有机玻璃材质，壁厚8mm，尺寸为Ø400mm×650mm，便于直观观察气浮过程。

2、电机刮渣系统：配备1套功率为25W、转速为150rpm的电机刮渣装置，以及304不锈钢搅拌桨，用于清理气浮池中的悬浮物。

3、进水泵：选用1台防腐蚀进水泵，额定流量为0.6m³/h，扬程5m，功率20W，确保实验过程中的水流稳定。

4、气液混合泵：采用1台自吸式气液混合泵，流量为1m³/h，扬程40m，转速2900r/min，功率0.9KW，用于实现气液的高效混合。

5、空气压缩机：配备1台电源为220V、功率为550W、排气量为36L/min的空气压缩机，压力范围为0.4-0.8MPa，气量容积为30L，为溶气过程提供稳定的气源。

6、溶气罐：采用304不锈钢材质，尺寸为Ø100×800mm，工作压力可调至0.3-0.5Mpa，容积为13L，用于溶解气体并生成微气泡。

7、溶气释放器、压力表与安全阀：各配备1只，用于控制气体的释放、监测压力变化及确保实验安全。

8、流量计组合：包括转子流量计（量程60-600L/H）、气体流量计（量程30~300L/h）、进溶气罐水流量计（量程100~1000L/h）及加药流量计（量程0.25~2.5L/H），用于精确测量实验过程中的流体流量。

9、加药装置：包括带搅拌装置的加药罐（有机玻璃材质）及小型加药泵，用于向实验系统中添加药剂。

10、水量移位器：配备1套，用于调节实验系统中的水量。

11、水箱组合：包括原水箱和清水箱，均采用白色PP板材质，厚度10mm，底板上安装有放空阀，便于排水。

12、搅拌装置：原水箱配备1台功率为25W、转速为150rpm的电机搅拌装置及304不锈钢搅拌桨，用于混合原水。

13、实验台面：采用10mm厚PP白色板材质，提供宽敞的实验操作空间。

14、电源控制系统：包括双面亚光密纹喷塑电控箱、漏电保护器、电压表、带锁按钮开关及线管等组件，确保实验过程中的用电安全。

15、连接管道与阀门：采用PPR材质的连接管道及阀门，确保实验系统的流畅运行。

16、实验台框架：采用30mm×30mm不锈钢方管制作，配备万向轮带禁锢脚的不锈钢框架，便于实验装置的移动与固定。
