文丘里-旋风除尘组合实验装置——运作机理、应用目的及独特优势：

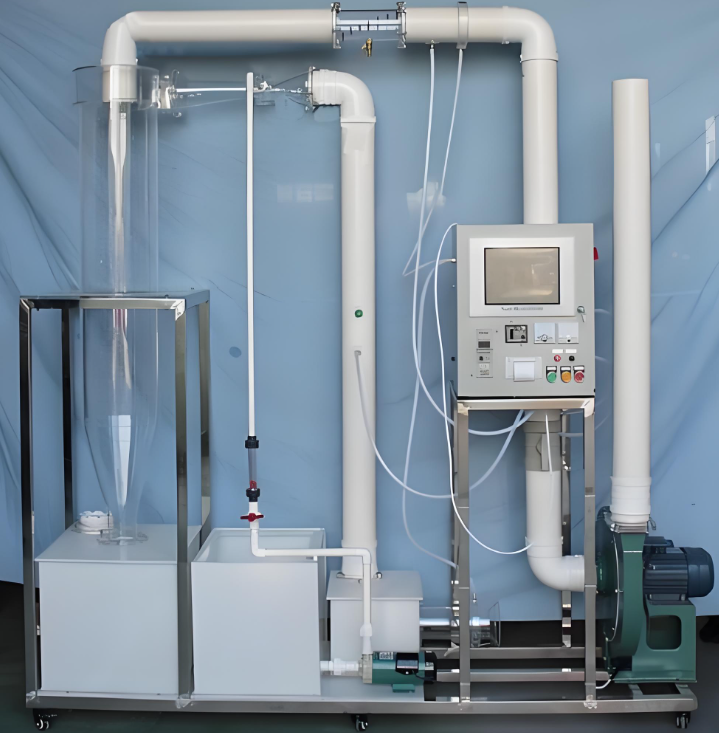

文丘里洗涤器，作为一款高效但能耗较高的湿式除尘设备，其精妙之处在于能够捕获微小至1μm以下的尘粒。该装置由收缩段、喉管部分及扩散段三部分构成。当含尘气体以高速掠过喉管时，水在此处被注入，随即被高速气流撞击，雾化成细微液滴。尘粒间、尘粒与液滴间通过碰撞、凝并等复杂过程，形成较大的带水颗粒。这些颗粒随后在后续的旋风分离器中，与气体实现有效分离。在旋风分离器内部，含尘水滴与气流以特定切向速度进入，并沿装置内壁做旋转运动。尘粒在旋转气流中获得离心力，被甩向旋风除尘器的内桶壁，从而实现与气流的分离。沉积在筒壁上的含尘液体，受重力作用流向下方的储槽。经过固液分离后，清澈的液体被重新注入文丘里的喉管处，而泥灰浆则定期排出。本公司精心打造的文丘里旋风除尘组合模型，专为教学实验及演示设计。

其教学实验特性显著：模型装置操作简便灵活，可按需调整入口气体流量（包括文丘里喉管气速、旋风除尘器入口气速）、入口颗粒物浓度及液气比等关键参数。特殊情况下，喉口面积亦可调节，便于深入探究不同操作参数对除尘装置性能的具体影响。此外，模型装置还配备了先进的自动数据测量、采集及处理系统，该系统带有电脑输出接口，极大地方便了实验数据的记录、处理及总结。在装置结构设计时，我们不仅注重节约空间，更充分考虑了实验操作与日常维护的便捷性。

二、核心技术参数及性能指标（参考）：

1、适宜工作环境温度：5℃至40℃；
2、处理风量范围：100至250立方米/小时，可调；
3、动力装置采用负压式设计；
4、除尘效率卓越，可达90%至99%；
5、压力降低于3000Pa；
6、气体含尘浓度：0至50克/立方米，可调；
7、旋风除尘器切向入口风速：15至20米/秒，可调；
8、文丘里喉管处气体流速：50至100米/秒，可调；
9、液气比灵活可调，范围为0.4至1.2升/立方米；
10、装置整体尺寸：长2300毫米，宽500毫米，高2300毫米；
11、实验材料可选用滑石粉或工业粉尘；
12、工作电源：AC220V±10%，50Hz，单相三线制，功率1500W；安全保护完善，包括接地保护、漏电保护及过流保护；
13、电源线路及控制线安装规范，采用环保阻燃电气配线槽，符合国家标准，布线整齐，便于维护。

三、关键配置详情：

1、配备两套在线进、出粉尘浓度检测系统（采用日本进口传感器），测量范围0-2000PPM，分辨率高达1PPM；
2、一套在线风压、风量及风速检测系统，压力传感器远传显示，量程0-10Kpa，风量、风速测量精度±1%；
3、一套风管内在线温度、湿度检测系统，远传显示，温度量程-40至100℃，湿度量程0至100RH%，输出4-20MA；
4、采用10.4寸彩色液晶触摸屏及微型打印机，打印速度50mm/s（MAX），分辨率8点/mm和384点/行；
5、配备计算机通讯接口，可实时记录历史数据及实时曲线，并附带数据处理软件；
6、文丘里可调除尘器一套，采用透明有机玻璃材质，壁厚6mm；
7、旋风除尘器一套，同样采用透明有机玻璃材质，壁厚8mm，并配备卸灰装置；
8、贮液箱一只，白色PP板材质，厚度10mm，尺寸500×500×500mm，底部设放空阀；
9、进水流量计一只，量程60~600L/h；
10、防腐蚀提升磁力水泵一台，流量27～32L/min，扬程3.1～4.3m，功率30W；
11、有机玻璃粉尘自动加料装置一套；
12、气尘静态混合器一套；
13、人工监测进出口两组，测压环两组，透明测压软管一批；
14、离心通风机一台，电源电压220V，功率1.1Kw，转速2900r/min；
15、变频器一套，用于控制风机转矩，调节风量大小；
16、电源控制系统一套，包含双面亚光密纹喷塑电控箱、漏电保护器及带灯自锁按钮开关；
17、连接管路及控制球阀一批，规格Ø110；
18、不锈钢框架实验台一套，采用38mm×38mm不锈钢方管，配备万向轮及禁锢脚。

四、教学资源配套（虚拟实训系统）：

3D软件界面配备工具栏，内容详尽：

1、3D仿真演示软件与实验设备功能完全吻合；
2、3D仿真软件屏幕大小可按需编程调整；
3、提供整套软件与设备实验流程的动画演示。
