曝气充氧能力测定装置

曝气充氧能力测定装置

优化版曝气充氧能力测定实验装置及实验项目概述

一、实验装置简介

本曝气充氧能力测定装置专为评估电机驱动曝气系统的效能而设计，能够精准测量氧传递系数KLa，从而全面分析曝气设备的供氧效率与动力学特性。通过调节机械曝气深度，该装置能够模拟不同工况下的充氧过程，为优化曝气设备选型提供坚实的实验基础。

二、核心实验项目

1. 氧传递系数KLa的精确测定：利用本装置，我们将系统地测量并计算氧的总传递系数KLa，这一关键参数直接反映了曝气设备在单位时间、单位面积内将氧从气相传递至液相的能力。通过对比分析，可以科学评价不同曝气设备的供氧效能，为工程应用提供理论支撑。

2. 修正系数α、β的测定方法掌握：在实验过程中，学生将学习并掌握如何测定并应用修正系数α、β，以校正实验条件变化对KLa测量结果的影响。这一步骤对于提高实验数据的准确性和可靠性至关重要。

3. 测试技术与数据处理技能提升：通过本实验，学生将全面了解各种测试方法，包括但不限于取样技术、在线监测等，并熟练掌握数据整理与分析的方法，如数据筛选、统计分析、图表绘制等，为未来的科研工作打下坚实基础。

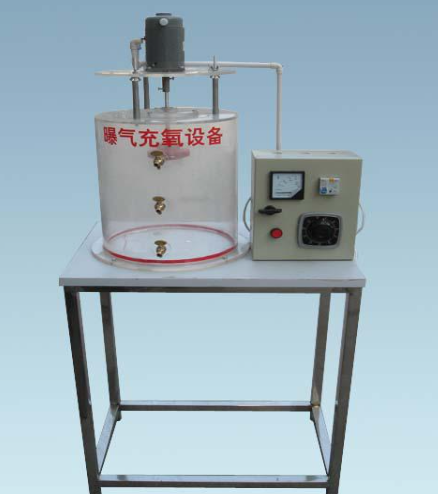

三、实验装置详细配置

1. 透明观察窗口：采用高透明度有机玻璃制成的曝气桶，便于直接观察曝气过程中的气泡分布与水流状态。

2. 高效曝气组件：配备专业设计的曝气叶轮与不锈钢传动轴，确保曝气过程稳定且高效，同时减少能量损耗。

3. 无极调速系统：集成可控硅无极调压器，实现对串激电机转速的精确调节，从而灵活控制曝气强度与深度。

4. 深度调节装置：特设曝气深度调节装置，允许用户根据实验需求调整曝气叶轮在曝气桶中的位置，模拟不同水深下的曝气效果。

5. 安全便捷的取样与排水系统：配置取样阀与放水阀，确保实验过程中能够方便、安全地进行水样采集与装置清洗。

6. 电控系统：配备完善的电控箱，内置漏电保护开关与按钮开关，保障实验操作的安全性与便捷性。

7. 稳固支撑结构：采用不锈钢台架作为支撑，搭配连接管与球阀，确保整个装置稳固可靠，便于移动与安装。

四、技术参数概览

• 处理水量：优化设定为20L/h，以满足多种实验需求。

• 曝气池尺寸：直径Φ350mm，高度450mm，确保实验过程中气泡与水体充分接触。

• 装置外形尺寸：500mm（长）×400mm（宽）×1500mm（高），紧凑合理，便于实验室布局。

• 电源规格：采用220V单相三线制电源，总功率300W，确保设备运行稳定且能耗低。
