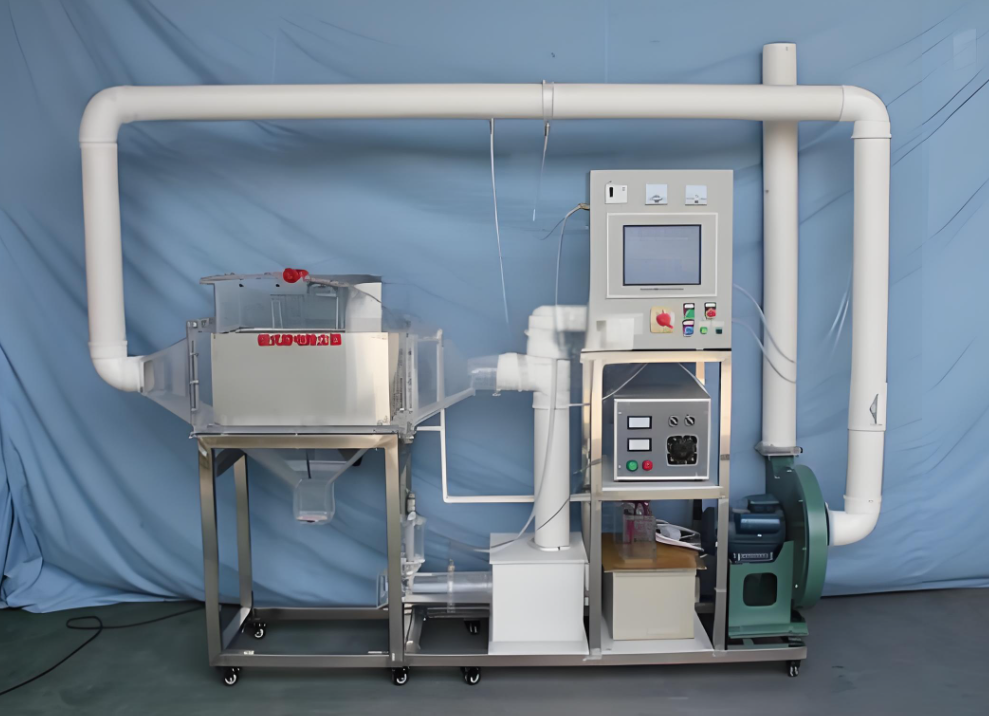

板式静电除尘器实验设备解析

一、原理、用途及特点

板式静电除尘器的核心原理在于利用高压静电场使含尘气体中的粉尘微粒带电，随后在电场力的驱动下，带电尘粒朝向集尘极运动并沉积其上，少量带相反电荷的尘粒则可能沉积于放电极。通过振打装置的周期性工作，集尘极上的尘粒被有效振落至集灰斗内，实现高效除尘。该模型专为教学设计，不仅除尘效率高，而且操作简便，演示直观，具有以下显著特点：

• 气流分布均匀：确保每处粉尘均能得到有效处理。

• 结构简单实用：壳体与振打机构设计精巧，易于维护。

• 广泛适用性：能处理多种粒径范围的烟尘，适应不同含尘浓度。

• 低能耗高效能：压力损失小，能耗低，同时保持高捕集效率。

• 耐候性强：具备耐高温与耐腐蚀特性，延长设备使用寿命。

• 自动化程度高：易于实现自动控制，降低人工操作难度。

• 经济实用：运行成本低，维护管理便捷。

二、主要技术参数及指标

1. 电场电压：可调范围0～30KV，满足多种实验需求。

2. 处理气量：50-200m³/h，适应不同规模实验场景。

3. 电晕极有效驱进速度：稳定维持在100mm/s，确保高效除尘。

4. 通道数：设计为3个，优化气流分布与除尘效果。

5. 断面气流速度：1.0m/s，确保气流稳定通过。

6. 入口气体含尘浓度：<30g/m³，适用于多种含尘气体处理。

7. 除尘效率：高达95％，确保高效净化。

8. 压力降：<200Pa，低阻力设计减少能耗。

9. 装置外形尺寸：长2200mm×宽500mm×高1700mm，便于实验室布局。

10. 机械振打频率：50次/分钟，有效清除积尘。

11. 工作电源：AC220V±10%，50Hz，单相三线制，配备多重安全保护机制。

12. 电气布线：采用环保阻燃电气配线槽，符合国家标准，便于维护。

三、主要配置概览

1. 静电除尘器主体：采用透明有机玻璃材质（厚度10mm），直观展示除尘过程；配备高效振打装置，含振动电机。

2. 高压静电电源系统：集成变压器，实时显示电压与电流，具备高稳定性与可靠性，短路时自动断电保护。

3. 集尘与放电极：采用Z形芒刺设计，增强集尘效果。

4. 气尘混合器：箱式静态混合器，确保气尘混合均匀。

5. 监测与测压装置：设置多组监测点与测压点，配备透明测压软管，便于数据记录与分析。

6. 粉尘处理系统：包括自动加料与卸灰装置，简化操作流程。

7. 通风与控制系统：配备离心通风机、变频器及电控箱，实现风量精准调控与安全操作。

8. 辅助设施：不锈钢框架实验台，配备万向轮与禁锢脚，灵活移动且稳固可靠。

四、教学资源拓展（虚拟实训系统）

为进一步提升教学效果，配套提供先进的虚拟实训系统，包含以下特色内容：

1. 高度仿真：3D仿真软件完美复刻实验设备，操作体验与真实设备一致。

2. 灵活定制：软件界面尺寸可调，满足不同教学场景需求。

3. 动态演示：全程动画展示实验流程，帮助学生深入理解原理与操作细节。
