优化版间歇式活性污泥法（SBR法）实验装置描述

一、引言

间歇式活性污泥处理系统，即SBR（Sequencing Batch Reactor）工艺，以其独特的操作模式在污水处理领域展现出卓越性能。该系统巧妙融合了有机污染物降解与混合液沉淀两大功能于一体，简化了传统活性污泥法的复杂流程，无需额外设置污泥回流设备和二次沉淀池。SBR工艺不仅有效避免了污泥膨胀问题，还能在单一曝气池内实现脱氮除磷，自动化控制便捷，出水水质优异。本装置专为SBR工艺的教学演示与动态实验设计，旨在深化学生对该工艺的理解与实践能力。

二、实验目的强化

通过本实验装置，学生可达成以下多重学习目标：

1. 深入剖析：细致了解SBR工艺曝气池的内部精妙构造及其关键组成部件。

2. 技能掌握：精准掌握SBR工艺各运行阶段（如进水、反应、沉淀、排水等）的操作技巧与要点。

3. 实践探索：针对特定污水样本进行动态实验，通过实验数据分析，自主确定最佳工艺参数，并评估处理水的水质效果。

三、核心参数与配置概览

• 处理能力：精心设计的处理能力范围，确保实验水量稳定在2至6升/小时之间，平均分配。

• 装置尺寸：紧凑而高效的外观尺寸，1100mm×400mm×1300mm，便于实验室摆放与操作。

• 电力需求：采用标准220V工作电源，总功率控制在200W以内，节能环保。

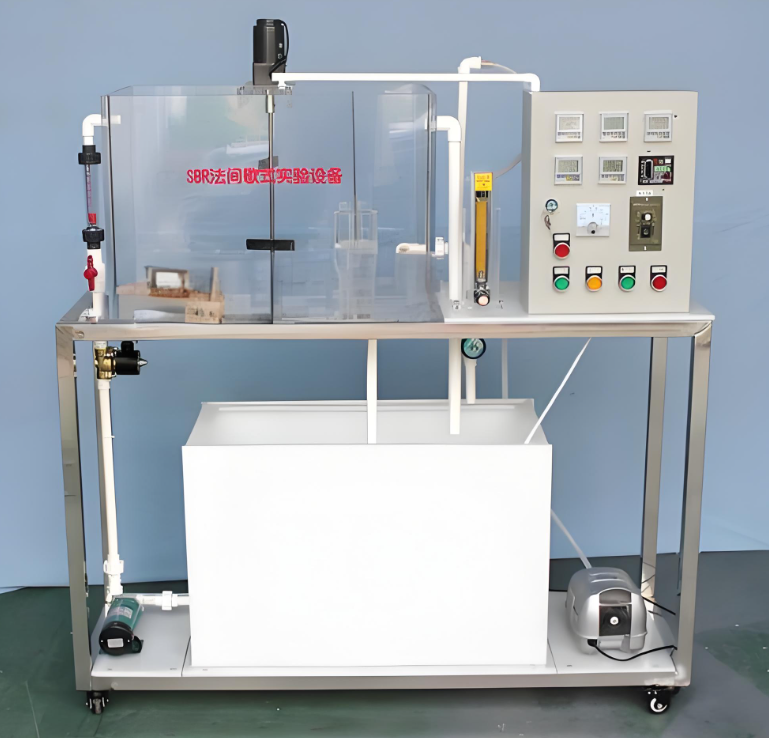

四、设备组成详解

本实验装置集成了以下核心部件与辅助设施：

1. SBR矩形反应池：主体部分，实现污水处理的核心功能。

2. 曝气装置：含曝气头2套，确保反应池内氧气充足，促进微生物活性。

3. 水位控制：浮动笔水器精准调控水位，保障实验过程稳定。

4. 配水系统：配水箱及水泵构成，负责向反应池定量供水。

5. 流量监测：气体流量计与转子流量计分别监测气体与液体流量，数据精准。

6. 低噪音充氧泵：高效低噪，为反应池提供稳定气源。

7. 搅拌系统：调速电机搭配搅拌器，确保混合均匀。

8. 自动化控制：可编程自动控制系统，简化操作流程，提升实验效率。

9. 电磁阀组：进出水电磁阀精准控制水流方向，实现自动化排水与进水。

10. 电气安全：电控箱内置漏电保护开关与按钮开关，确保操作安全无忧。

11. 辅助设施：连接管道、球阀及带移动轮子的不锈钢台架，便于设备移动与维护。

五、教学资源拓展（虚拟实训系统）

为进一步提升学习效果，配套提供先进的虚拟实训系统，包含以下特色内容：

1. 高度仿真：3D仿真演示软件完美复刻实验装置，直观展示设备细节与操作流程。

2. 灵活定制：软件界面支持编程调整屏幕大小，适应不同教学需求。

3. 动态演示：全流程动画展示实验过程，帮助学生深入理解每一步操作背后的原理。

4. 互动体验：通过虚拟操作，学生可模拟真实实验场景，增强实践能力。

5. 直观展示：提供详尽的仿真软件演示截图，方便学生预习与复习。
