煤矿电气控制综合实训系统概述

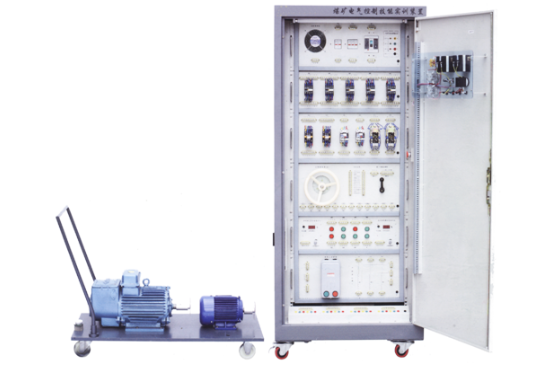

本煤矿电气控制技能实训装置专为煤矿领域常用的电动机电气控制教学与实训设计，旨在通过一系列模拟真实工况的实训项目，全面提升煤矿电工及专业技术人员对电气控制系统的理解、操作及故障排查能力。该装置采用先进的配电柜结构，资源高度开放，是培训与考核煤矿电气专业技能的理想平台。

一、核心实训内容概览

1. 三相鼠笼式电动机基础控制实训：

• 点动控制线路实操，掌握基本启停原理。

• 自锁控制线路搭建，实现电动机持续运行。

• 正反转控制线路配置，熟悉换向操作技巧。

2. 复杂控制策略实训：

• 两台电动机顺序启动与停车控制，学习多电机协同工作逻辑。

• 带有点动的正反转控制，提升应急处理能力。

• 星/三角启动与自耦减压启动线路构建，深入理解降压启动原理及应用。

3. 特种电动机与安全控制实训：

• 磁力启动器控制的鼠笼式异步电动机启动与正反转，熟悉安全启动装置操作。

• 绕线式异步电动机电气控制线路，掌握高性能电动机的电气特性与调控。

• 风电闭锁、瓦斯电闭锁及风、电瓦斯综合闭锁电气控制线路，强化煤矿安全控制技能。

二、技术规格与配置亮点

1. 柜体结构与设计：

• 柜体采用双层亚光密纹喷塑冷轧钢板与铝型材结合，构建坚固耐用的实训平台。

• 双面柜门设计，便于教学与实操展示；后下侧预留电源输入接口，确保灵活接线。

2. 柜门仪表与控制面板：

• 配备交流电压表与电流表，实时监测电网与负载状态，电压指示切换开关支持UUV、UVW、UWU线电压值查看。

• 供电急停按钮与启停开关集成于柜门，紧急情况下可迅速切断电源，保障实训安全。

3. 内部布局与工艺：

• 柜内精心布置断路器、接触器、继电器等实训元器件，所有接线均通过接线端子排进行，减少直接走线对器件的潜在损害。

• 采用走线槽进行规范布线，确保电气连接的工艺性与美观性，同时便于维护与故障排查。

4. 电机配置：

• 配备标准三相鼠笼式异步电动机（1.1kW, 380V/△, 4极），满足基础及进阶控制实训需求。

• 特别引入三相线绕式异步电动机（YZR112M-4-1.5kW, 1410r/min, 380V/Y），提供高性能电动机控制实训体验，增强实训内容的广度与深度。
