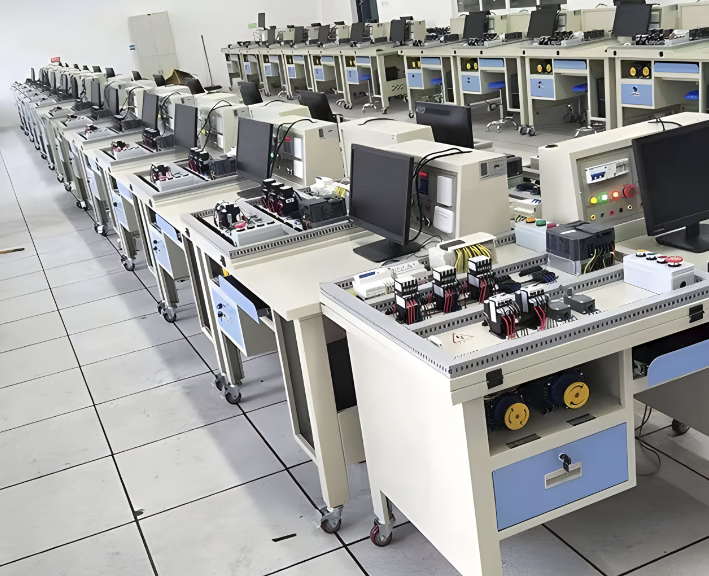

煤矿自动化控制实训平台深度解析

一、平台概览

煤矿自动化控制实训平台，作为学习与实践自动化控制技术的理想工具，集成了多项核心组件，旨在通过实操训练，提升学员对PLC编程、变频器操作、电气线路布局及电机控制等关键技能的掌握程度。该平台核心构成包括但不限于PLC控制系统、高性能变频器、灵活配置的网孔板、标准化线槽与导轨系统、丰富的电气元器件，以及专为电机实训设计的模块化单元。

二、技术规格与特性详解

1. 坚固耐用的操作台设计：

• 主体采用高强度钢结构打造，尺寸不小于1400mm800mm750mm，表面经过精心的高温喷塑处理，不仅美观大方，更兼具防锈与电气绝缘的双重功效。

• 配备双层抽屉系统，上层专用于电机安置，下层则用于存放电气元器件及维修工具，右侧抽屉特别设计为键盘收纳区，提升操作便捷性。

• 顶部设有电脑主机放置箱，确保教学设备的集中管理。

2. 人性化的电气实训体验：

• 电气实训区域采用通用网孔板设计，支持0-60度的电动角度调节，完美契合人体工程学原理，满足不同身高与操作习惯的需求。

• 2mm厚度的工业级网孔板，提供不小于800mm800mm20mm的有效安装面积，表面喷塑处理，易于识别与维护，模拟真实工业环境，助力学员掌握电气设计、安装、调试及优化的全流程技能。

3. 灵活便捷的移动与固定机制：

• 实训台下装有四个带固定调节机构的万向轮，确保平台在需要时能够轻松移动至指定位置，并通过固定机构稳固锁定，保障实训过程中的稳定性与安全性。

4. 安全可靠的电源系统：

• 采用三相五线制供电方式，提供380V、220V及24V等多种实验电源，每路电源均配备指示灯，清晰指示工作状态，同时设有电机专用漏电保护器，确保操作安全。

• 智能电源控制功能，集成设备总电源开关、电源供电指示、安全插座及RFID电源管理单元，支持远程开关控制及权限管理，通过IC卡认证，确保只有授权人员才能操作总电源。

5. 网络智能控制接口与扩展性：

• 预留网络智能控制接口及摄像头安装位置，支持通过网络或手机等移动设备对实训平台进行远程监控与控制，满足电气控制线路实训教学与网络智能化控制的双重需求。

• 平台设计充分考虑未来扩展性，预留充足空间，便于后续功能升级与模块添加。

6. 电机实训模块：

• 电机模块直接安装在实训台上，并配备便捷的引线接口，便于学员进行电机性能检测与实验，加深对电机控制原理的理解与应用。

三、技术性能指标

• 输入电压：三相四线（或三相五线）～380V±10%，50Hz

• 工作环境：温度-10℃～＋40℃，相对湿度＜85%（25℃），海拔＜4000m

• 装置容量：＜1.5KVA

• 设备重量：约100Kg

• 外形尺寸：1400×800×750mm³

• 漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s

四、核心配置与功能亮点

• 电源控制箱：采用铁质双层亚光密纹喷塑结构，铝质面板，美观耐用。集成三相五线制电源输入，提供多样化的电源输出选项，满足各类实验需求。

• 主控功能板：配备丰富的电源控制资源，包括总开关、急停按钮、三相/单相/直流电源开关等，每路电源均设有熔断器保护，确保实验安全无忧。同时，电脑供电电源独立设计，确保实验电源切断时，电脑仍能正常工作。
