矿井电气安全保护综合实训装置

矿井电气安全保护综合实训装置

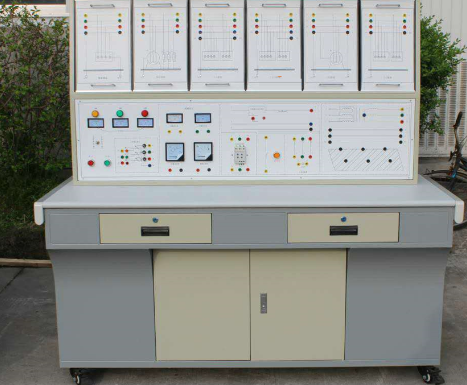

一、矿井电气安全综合实训平台 - 产品综述

在矿山电力系统中，电气安全保护是至关重要的环节，涵盖了工作接地、保护接地、保护接零及重复接地等多种保护措施。本实训平台专为矿井电气安全教育与考核设计，集成了上述关键电气安全保护技术，并辅以过电压及其防护的实验内容。平台采用台式布局，各实验单元模块化设计，便于灵活组合与扩展，是提升矿井电气作业人员安全技能与理论知识的理想工具。

二、设备特色亮点

1. 工业级元件应用：实训平台内所有继电器、接触器、熔断器等核心部件均选用高品质的小型工业电器元件，确保实验过程贴近实际工作环境，提升培训效果。

2. 故障模拟与排查训练：特别设计通风机控制线路的故障点设置功能，通过模拟真实故障场景，锻炼学员对电气系统原理的理解、故障分析以及快速排查与解决能力。

3. 直观测试界面：将矿井通风机控制线路中的关键测试点直接引至测试面板，实现故障排查的直观化与便捷化，提升学习效率。

三、技术规格与性能

1. 输入电压范围：支持三相四线制输入，额定电压为380V，允许波动范围为±10%，频率为标准的50Hz。

2. 工作环境适应性：适应广泛的气候条件，包括-10℃至+40℃的温度范围，相对湿度在25℃时不超过85%，海拔限制在4000米以下，确保设备在各类矿井环境中稳定运行。

3. 装置容量：设计总容量低于1kVA，既满足实验需求，又注重节能环保。

4. 安全保护机制：集成电流型漏电保护（动作阈值≤30mA）与电压型漏电保护等多重安全保护功能，全面符合国家标准，为实验过程提供坚实的安全保障。

四、实验内容概览

1. 工作接地实验：深入理解工作接地的作用、原理及其在电气系统中的应用。

2. 保护接地实验：掌握保护接地的结构、组成及设置方法，学习其保护原理与效果。

3. 保护接零实验：通过实验，了解保护接零的适用场景、接线方式及其保护作用。

4. 漏电保护实验：模拟漏电情况，测试漏电保护装置的反应速度与准确性，学习其工作原理。

5. 重复接地实验：探讨重复接地的必要性、实施方式及其对电气系统安全性的提升作用。

6. 过电压保护实验：分析过电压产生的原因，学习过电压保护装置的选型、安装与调试方法。

7. 短路保护实验：模拟短路故障，观察短路保护装置的动作过程，理解其保护机制与重要性。
