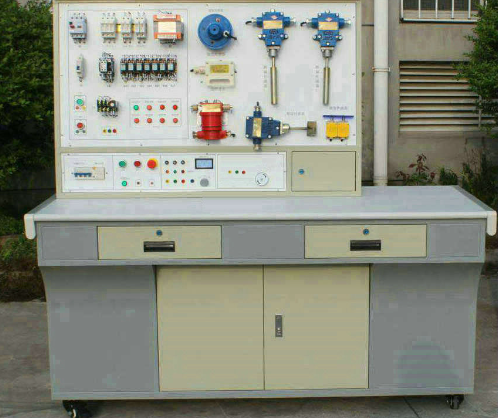

矿井胶带输送机电气控制实训装置

矿井胶带输送机电气控制实训装置

一、矿井胶带输送机电气控制实训系统 - 产品简述

本实训系统以矿井中广泛应用的钢丝绳牵引胶带输送机为蓝本，集成了大负载承载、长距离运输、结构简洁、维护便捷及长寿命等显著特点，既适用于水平运输场景，也能胜任斜井提升任务，是矿山提升运输体系中的关键设备。该系统特别设计了双电动机驱动的电控系统，旨在模拟并教学其运行原理与控制策略。

二、系统特色亮点

1. 工业级元件应用：系统内所有继电器、接触器及熔断器等关键组件均采用高质量的小型工业级电器元件，确保实训过程贴近实际工作环境。

2. 故障模拟教学：特别设计了通风机控制线路的故障点设置功能，通过模拟真实故障场景，有效提升学员对系统原理的理解、故障分析及排除能力。

3. 便捷故障排查设计：将矿井通风机控制线路中的所有关键测试点直接引至测试面板，使得故障排查过程更加直观、高效，便于学员实践操作。

三、技术规格与性能

1. 输入电压范围：三相四线制，额定电压380V，允许波动范围为±10%，频率为50Hz。

2. 工作环境适应性：适应广泛的气候条件，包括-10℃至+40℃的温度范围，相对湿度在25℃时不超过85%，海拔限制在4000米以下。

3. 系统容量：设计总容量低于1kVA，确保实训过程安全、节能。

4. 安全防护措施：配备电流型漏电保护（动作阈值≤30mA）及电压型漏电保护等多重安全保护机制，全面符合国家标准，确保实训安全无忧。

四、系统构成与配置

1. 实训操作平台

• 结构设计：采用坚固耐用的铁质双层亚光密纹喷塑结构，美观且实用。

• 安全配置：配备高绝缘安全型插座及带绝缘护套的高强度专用导线，全方位保障操作安全，防止触电事故发生。

2. 电气控制组件

• 涵盖输送机电气控制系统、电气保护装置、控制按钮、继电器、接触器、熔断器、各类仪表及信号灯等，全面模拟真实工作环境。

3. 电动机模拟单元

• 模拟实际输送机电动机的运转情况，通过动态显示效果，让学员直观感受电动机工作状态，加深理解。

五、实训内容概览

1. 输送机控制要求与保护机制认知：引导学员深入了解输送机的控制需求及各类保护机制。

2. 工作原理与控制线路分析：掌握输送机的基本工作原理，并学会分析控制线路的逻辑与结构。

3. 操作技能掌握：通过实操练习，熟悉输送机的操作步骤，提升动手能力。

4. 故障排查能力训练：通过人为设置故障点，锻炼学员在复杂环境下的故障分析与排查能力。

5. 常见故障维修技巧学习：教授输送机常见故障的维修方法，提升学员解决实际问题的能力。
