矿井供电模拟实训系统 - 功能与特性详解

本矿井供电模拟实训系统，紧密依据典型矿井供电网络的架构精心打造，全面覆盖了从井上至井下的供电体系，包括井上供电区、井下中央变电所、采区工作面供电区及移动变电站供电等多个关键环节。通过此系统的实战演练，学员能够深入了解矿井供电系统的全貌，熟练掌握供电系统的倒闸操作技巧，并在安全环境下体验误操作报警机制，为矿井电气作业人员的安全培训与技能考核提供了强有力的支持。

技术参数概览：

1. 电源输入：适配三相五线制，电压范围380V±10%，频率为50Hz，确保广泛兼容性与稳定运行。

2. 工作环境：设计适应极端环境，工作温度范围-5℃至+40℃，相对湿度控制在85%以下（25℃时），海拔适应能力高达4000米以下，满足各类矿井作业条件。

3. 外观尺寸：紧凑而高效，尺寸为2400mm×500mm×2000mm，便于安装与空间布局。

装置配置特色：

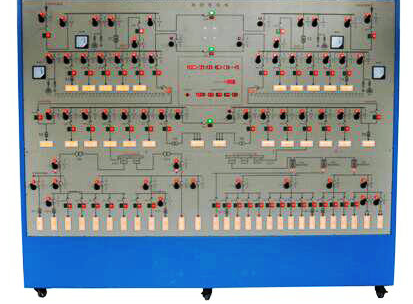

1. 结构设计：采用坚固耐用的柜式构造，双层亚光密纹喷塑处理，增强防腐蚀性能。面板选用2mm厚铝板，文字符号通过喷塑工艺清晰呈现，美观且耐用。底部配备六个万向轮，灵活应对移动与固定需求。

2. 供电系统模拟：系统内置双电源设计，精准模拟矿井供电全链路，包括地面35kV及6kV供电、井下中央变电所、采区变电所及移动变电站等多个模块，每个部分均配备详尽的系统图与信号灯指示，直观展现供电状态。

3. 智能告警与记录：集成误操作告警及记录模块，智能识别操作正确性，一旦误操作立即触发声光告警，并自动记录误操作次数。通过复位按钮解除告警，确保学员在纠正错误后继续学习。此外，设有“误操作清零”按钮及模拟检漏继电器故障开关，增强教学互动性。

4. 时钟与记录功能：控制屏中央配备时钟显示模块，支持遥控器设置，精准记录时间信息，同时可作为供电系统安全运行天数的计数器，也可作为实训考核的时间基准。

5. 仪表与光字牌：面板上设有高精度电压表，分别监测变电所35kV及6kV母线电压，确保数据准确可靠。光字牌则直观反映各支路负载状态，接通即亮，便于观察。

实训项目亮点：

1. 系统认知：深入理解矿井供电系统的结构、组成及运行原理。

2. 倒闸操作：掌握倒闸操作的基本知识与操作票的规范填写。

3. 母线并列运行：熟悉35kV与6kV母线并列运行的操作流程。

4. 供电转换：实践一路进线供电向两路供电的倒闸操作。

5. 送电操作：分别进行6kV母线、井下中央变电所及采区变电所的送电倒闸操作，提升实战技能。
