煤电钻综合保护实训系统概述

煤电钻综合保护实训装置专为煤矿井下作业环境设计，旨在模拟并教学手持式煤电钻的远距离启动、停止控制及多重保护机制（如过载、短路、检漏等）。本系统紧密依据实际应用的ZBZ系列矿用隔爆型煤电钻综合保护装置的电气原理构建，确保学员在培训过程中能接触到与实际矿井操作高度一致的工作流程与功能特性。装置内巧妙设置了多样化的模拟故障点，通过实操演练，学员能够迅速掌握故障检测与修复技巧，有效提升专业技能水平。

一、装置结构与应用领域

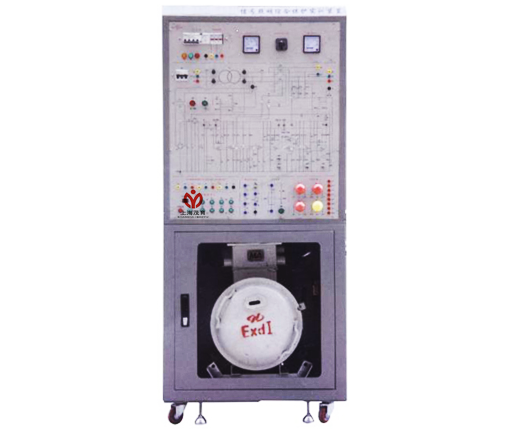

本实训装置采用一体化柜式结构设计，上部为精制的铝质面板，其上清晰绘制了详尽的电气原理图，并巧妙地设计了观测窗口，便于学员直观地进行测试分析与故障排查。下部空间灵活配置，可按需安装ZBZ系列矿用隔爆型煤电钻综合保护装置的实物模型（亦可作为储物空间使用），实现理论与实践的无缝对接。该装置广泛应用于矿山电类专业教学、煤矿安全岗前技能训练，以及矿山维修电工的技能等级评估与考核。

二、核心实训内容

1. 深入理解煤电钻综合保护装置的工作原理：通过理论讲解与实物演示相结合的方式，使学员全面了解煤电钻综合保护装置的核心部件、电路布局及其在运行过程中的相互作用机制。

2. 掌握煤电钻综合保护装置常见故障的排除技巧：装置内置多种预设故障场景，学员需在教师指导下，运用所学知识逐一排查并解决这些问题，从而熟练掌握故障检测流程、诊断方法及维修策略。

三、技术规格与配置亮点

1. 输入电源规范：支持三相四线制输入，电压范围设定为～380V±10%，频率为50Hz，确保设备在不同电压波动下的稳定运行。

2. 短路保护性能：相间短路装置的分断时间小于0.1秒，迅速响应并切断故障电路，有效防止短路事故扩大。

3. 漏电检测精度：单相漏电整定电阻设为2kΩ±20%，单相漏电闭锁电阻为4kΩ±20%，确保对漏电故障的精准识别与及时处理。

4. 接地保护能力：单相经1kΩ电阻接地时，装置能在0.25秒内完成分断，保障人员与设备安全。

5. 绝缘监测功能：绝缘告警阈值设定为10kΩ，误差控制在±20%以内，准确监测电气系统绝缘状态，预防潜在安全隐患。

6. 装置容量优化：整体装置容量控制在1kVA以下，既满足实训需求，又确保能源高效利用。

四、煤电钻综合保护实训装置配置：
