液压PLC控制实验装置（挖掘机）

液压PLC控制实验装置（挖掘机）

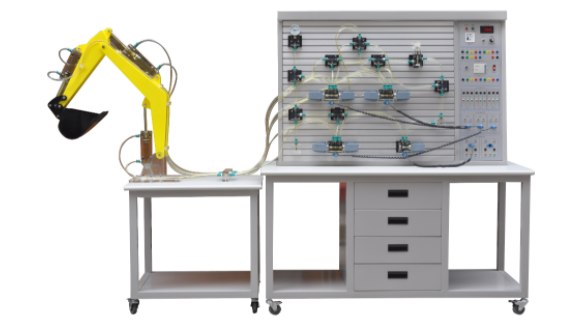

液压PLC控制实验装置革新版-采用高端PLC作为实验台电控核心，实现液路与电路的迅速组合，支持多样化常规液压回路实验，并创新性地融入真实挖掘机动作模拟功能，成为高等教育机构的优选实验设备。

一、主要技术参数优化版：

1. 电源配置：采用标准AC220V 50HZ电源输入。

2. 直流电源：输入AC220V，稳定输出DC24V/3A，保障系统稳定运行。

3. PLC控制器：升级选用松三菱FX1S－20MR主机（继电器输出型），提升控制精度与可靠性。

4. 液压实验泵：电机功率250W，调速范围拓宽至0－1500RPM，噪声控制≤58dB，提供0.8-1.2Mpa实验油路液流压力，油泵最高压力可达Pmax＝2.5Mpa。

5. 电磁换向阀：采用AC220V供电，吸力强劲达3Mpa。

6. 实验台尺寸：精巧设计，尺寸为1500mm×650mm×1700mm，挖掘机模拟操作时总尺寸扩展为1850mm×650mm×1850mm。

二、设备特色亮点：

1. 创新模拟：在原有透明液压PLC控制实验装置基础上，新增真实挖掘机动作模拟功能，增强实践教学效果。

2. 透明可视：采用进口透明材质构建液压系统与元件，直观展示液压回路工作原理，便于学生观察与学习。

3. 模块化设计：实验台由实验桌、支架、液压元件、电器控制器件及PLC等组成，结构紧凑，易于维护。

4. 灵活组合：配备全套常用液压元件，采用快换接头，方便学生自由搭建油路，提高实验效率。

5. 智能控制：电气主控单元采用PLC可编程控制器，支持与PC通讯，实现智能化控制，同时加强PLC编程教学。

6. 对比教学：可选配独立继电器控制单元，通过对比实验，凸显PLC控制的优越性与先进性。

三、核心功能概览：

1. 真实模拟：演示挖掘机挖掘、卸料、提升等动作，增强学生对实际应用的理解。

2. 深入了解：揭示挖掘机液压系统组成、工作原理及元件内部结构，提升理论素养。

3. 拆装实验：提供挖掘机液压系统拆装、组合及电气控制系统回路实验机会，锻炼实践能力。

4. 参数测量：进行液压系统压力、流量等参数测量实验，培养数据分析与处理能力。

四、液压基本实验

1. 手动换向阀回路：实现方向控制的基础回路。

2. 中位机能换向阀锁回路：保障系统稳定性的关键回路。

3. 液控平向阀闭锁回路：提高系统安全性的重要设计。

4. 压力调定与二级控制回路：精确控制液压压力的回路组合。

5. 减压与增压回路：满足特定压力需求的回路设计。

6. H型换向阀卸载回路：实现高效卸载的回路方案。

7. 节流调速回路：包括进油、回油及复合调速等多种方式，满足不同速度控制需求。

8. 速度换接与二次进给回路：实现复杂动作控制的回路组合。

9. 顺序动作回路：采用压力继电器、行程开关及行程换向阀等多种方式，实现动作顺序控制。

10. 同步回路与换向控制：包括串联液压缸同步及先导型溢流阀换向等高级回路设计。

11. 挖掘机专用液压回路：针对挖掘机应用特别设计的液压回路，增强实验针对性。
