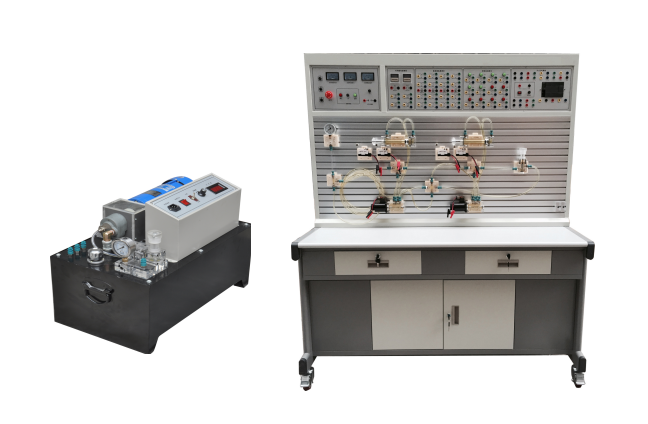

一、实验台概览

本实验台集透明液压元件、气动装置及PLC控制技术于一体，采用进口高透光率有机玻璃材料精心打造，旨在直观展示液压元件内部结构及其工作原理，同时支持广泛的实验教学与科研项目。实验台不仅适用于基础教学，还能满足高级课程设计及毕业设计的复杂需求。

二、核心特点

1. 坚固耐用的结构设计：主体框架选用70*70mm特制铝型材，经表面氧化处理，美观且稳固。桌面为整块钢板材质，特别设计漏油槽，确保实验环境整洁。超大铝质“T”型面板，支持双人并行实验，提升教学效率。

2. 高品质透明元件：阀体选用日本旭化成PMMA 80N光学级材料，透光率高达93%，耐温范围广泛，且通过SGS/ROHS环保认证。长期使用不变形、不老化，清晰展现液压内部细节。

3. 创新散热技术：针对电磁阀工作发热问题，特别设计散热模块，有效控制阀体温度，避免热效应引起的泄漏，保障实验精准无误。

4. 便捷插接系统：采用JB/ZQ4434-86标准的双开闭式液压快速接头，密封性能卓越，耐压耐温范围广，简化实验回路搭建流程，提升实验效率。

5. 模块化元件设计：各液压元件独立成模，配备易安装底板，支持在“T”型槽铝板上灵活组建实验回路，操作简便快捷。

6. 高度可扩展性：在保障稳定性的基础上，实验台预留充足扩展空间，支持气动硬件搭接及多种复杂机构实验，如送料机构、机械手等，满足多元化教学需求。

7. 维护简便：采用易维护设计，维护工作量小，元件分类存放，设有回油盘实现资源回收再利用。整机维护简单快捷，单次维护不超过1小时，降低维护成本。

8. 安全性能卓越：液压系统设计为低压系统，最大承受压力1.2Mpa，额定工作压力0.8Mpa，配备漏电保护、缺相保护等安全措施，控制电路采用24V直流安全电压，确保实验安全无忧。

9. 多元化控制方式：集成PLC控制、继电器控制、时间继电器控制及手动控制等多种模式，满足不同实验场景需求，提升实验灵活性。

三、技术规格

• 输入电源：单相三线制～220V±10%，50Hz

• 工作温度：-5℃～+40℃，相对湿度＜85%

• 装置容量：＜1.5KVA

• 外形尺寸：1600mm×700mm×1760mm

四、实验内容概览

• 涵盖液压原理基础实验

• PLC电气控制及机电液一体化控制实验

• 液压十大类基本回路实验，扩展至九十多种实验项目

• 调压控制回路、卸荷回路、稳压回路、卸压回路

• 调速回路、同步回路、换向回路、锁紧回路等

五、实验台主要构成

1. 实验台架：高性能铝型材框架，配备工业级桌面及储存柜，整体设计符合现代化审美，便于移动与DIY组装。

2. 主机箱：集成安全保护、泵站控制、时间继电器、继电器控制模块及PLC控制系统，支持多种控制模式，确保实验精准高效。

3. 液压泵站：额定工作压力0.8Mpa，最大可达1.5Mpa，配备直流电机及无级调速装置，内置滤油器、安全阀等，确保液压系统稳定运行。
