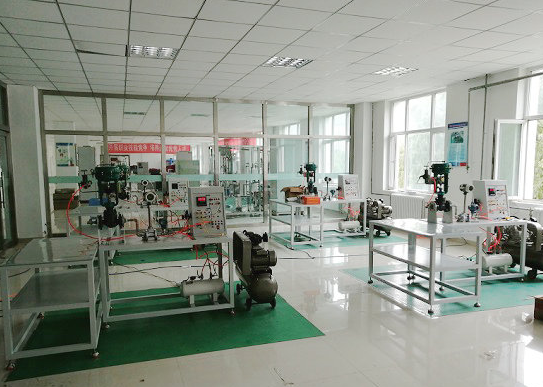

气动调节阀校验实验设备

气动调节阀校验实验设备

一、气动调节阀校验实验台详述：

1. 实验台规格参数：

• 总体尺寸：不小于900mm（长）×600mm（宽）×700mm（高），确保足够的操作空间。

• 实训台面材质：精选一级冷轧钢板，耐用且平整。

• 台架结构：采用50mm×50mm规格方钢管精心焊接，设计有水平调节功能，确保实验稳定。

• 表面处理：整体进行喷塑处理，提升美观度与防腐性能。

• 面板设计：配置专用实训台面板，便于布置实验器材。

2. 操作盘配置：

• 尺寸规格：不小于500mm（长）×180mm（宽）×600mm（高），紧凑而高效。

• 面板材质：同样采用一级冷轧钢板，保证坚固耐用。

• 表面处理：喷塑处理，增强耐腐蚀性。

• 预留空间：盘内预设有管路阀门安装位置，便于实验布局。

• 转换开关：集成转换开关，方便实验操作切换。

3. 电气安全配置：

• 漏电开关：配备1个电压为220VAC的漏电开关，确保用电安全。

4. 盘内附件齐全：

• 包含仪表接线端子、铜管测量管道、电源插座及开关等，满足实验各类接线与供电需求。

5. 高精度测量仪器：

• 数字精密压力变送器：测量范围0～0.6Mpa，介质为气体，表盘直径100mm，支持现场显示，输出4-20mA信号。

• 涡轮流量计：针对气体测量，范围10L/min，表盘直径100mm，现场显示，输出4-20mA信号。

6. 专业测量工具：

• 行程测量专用仪表：量程0-30mm，配备液晶显示器、磁性仪表座及专用连接件，便于精确测量调节阀行程。

7. 智能操作器：

• 多种电源选择：支持220VAC或24VDC。

• 灵活的输入输出配置：阀位控制输出与反馈输入均支持多种信号范围，报警继电器输出可选，通讯接口包含RS485或RS232。

8. 阀门与管道组件：

• 盘装测量阀门：2套，铜质，直径6mm，流量20L/min，接口为G3/4内、外螺纹。

• 管路阀门：2套，不锈钢材质，公称通径DN15，PN1.6Mpa。

9. 调压与减压装置：

• 气动精密调压器：气源压力0-0.6Mpa，输出压力0.4-400Kpa连续可调。

• 空气减压阀：气源压力0-1.0Mpa，输出压力12-600Kpa可调。

10. 辅助设备：

• 气源缓冲罐：A3钢材质，尺寸不小于Φ89×500mm，经防腐处理，确保气源稳定。

• 安装支架：2套，碳钢法兰材质，公称通径DN32，PN1.6Mpa，底部可移动，表面镀锌处理。

11. 扩展实训台：

• 辅助操作台：双层设计，尺寸不小于1200mm（长）×600mm（宽）×700mm（高），台面采用一级冷轧钢板，架体可调水平，表面喷塑处理，并配有零部件定位摆放标识及2mm透明胶板保护台面。

12. 连接系统：

• 气源管道快速接头：包含铜质与PVC材质管道，快速接头若干，满足灵活连接需求。

13. 实训项目覆盖：

• 全面支持气动薄膜控制膜头的拆解与组装、阀门定位器安装与调试、手操器电路气路连接、调节阀行程校验、本体试漏及泄漏量测试等关键实训项目。
