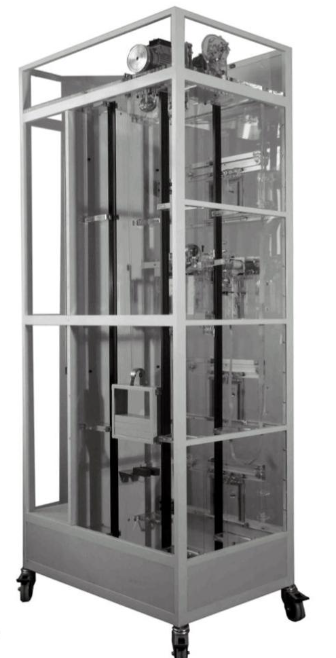

透明仿真教学电梯模型（4层）
一、教学应用与目的
透明仿真教学电梯模型（四层）专为大中专院校、技校、职业学校、劳动就业培训中心及电梯维修与物业管理等部门精心打造，旨在通过直观的教学工具，深入电梯与工业自动化专业课程的学习。此模型不仅促进了对电梯结构的深刻理解，还增强了实际操作能力，有效培养适应电梯行业发展的专业人才。
二、模型特色与功能
高度仿真：依据常见升降式电梯设计，采用透明有机材料构建，内部结构清晰可见，几乎复制了真实电梯的所有功能，实现了教学的小型化、真实化。
智能控制：电气控制系统搭载三菱PLC智能控制，结合交流变频调速技术，确保电梯运行平稳、安全可靠，同时支持自动平层、关门、呼梯响应及多种安全保护功能。
互动教学：通过透明设计，学生可直接观察电梯内部结构与运行过程，结合反复实践操作，深刻掌握电梯原理与操作技能，显著提升教学效果。
三、完整配备清单
主电梯模型：集成松下VF100型变频器、三菱FX1N-60MR型PLC等核心部件。
专用通讯电缆：用于PLC与外部设备的稳定连接。
编程器操作手册：详尽指导三菱编程器的使用方法。
PLC编程工具软件：提供便捷的软件平台，支持PLC程序的编写与调试。
教学电梯使用说明书：全面介绍模型结构、功能及使用方法。
四、基本结构概览
机房组件：涵盖曳引系统（包括曳引减速机、电动机、制动器等）、限速器、旋转编码器等关键部件。
井道构造：由导轨、对重机构、轿厢（含门机、安全钳等）、层门、楼层指示器、曳引绳等构成，确保电梯的垂直运行。
电气控制系统：集成电源管理、PLC控制单元、接线板等，实现电梯的智能化控制与监控。
五、安全保护系统详解
限速器与安全钳联动：在超速或失控情况下，限速器迅速响应，通过安全钢索带动安全钳动作，确保轿厢安全停止。
弹簧缓冲装置：位于井道底部，有效吸收轿厢或对重撞击能量，防止极端情况下的损坏。
极限开关保护：设置于井道上下两端，防止电梯冲顶或蹲底，确保电梯运行在安全范围内。
门安全触板与力矩保护：双重保障，防止门夹人事故，确保乘客安全。
厅门自动闭合与电气连锁：确保层门关闭后电梯才能启动，增强运行安全性。
六、基本实训项目
传感器技术应用与检测
变频器的操作与调试
PLC定时器与数学运算指令实践
高速计数器在电梯控制中的应用
轿厢门自动开关控制逻辑
电梯呼梯与楼层显示系统实现
厅门安全控制机制探索
电梯终端开关保护实验
电梯升降过程中的减速控制
光电编码器在电梯定位中的应用
七、选配实训项目
超速故障模拟与限速器安全钳演示
轿顶检修控制器操作实践
电梯消防功能模拟与测试
