自动扶梯维修与保养实训考核装置

自动扶梯维修与保养实训考核装置

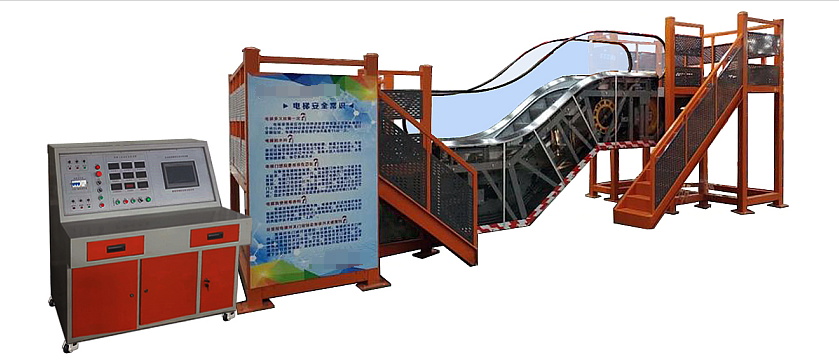

一、自动扶梯维保实训考核系统概览

自动扶梯维保实训考核系统，作为电梯技术领域的一项创新教学工具，专为电梯安装与维护、楼宇自动化控制、机电工程等专业的学生及从业人员设计。该系统精准模拟了自动扶梯的实际结构与工作原理，集成了金属框架、曳引系统、动力驱动、扶手驱动、梯路轨道、梯级传动链、安全梳齿板、先进电气控制模块及自动化润滑系统等核心组件，为教育机构及培训机构提供了一个高效、安全的实训平台。

其独特设计的实训框架，不仅稳固耐用，更便于教师现场演示与个别指导，极大地提升了教学效果。电气控制核心采用行业领先的默纳克一体化控制系统，搭配立式曳引机，确保了系统的稳定运行与高效能。此外，系统内嵌多样化故障模拟点，让学生能在实践中学习故障排查与修复技巧，全面掌握自动扶梯的维保技能。

二、技术规格详解

1. 电力供应：采用三相五线制供电，支持AC380V/220V电压范围，波动不超过±7%，频率为50Hz，同时要求接地电阻低于4Ω，确保用电安全。

2. 运行环境：适应海拔低于1000米的环境，工作温度范围覆盖-5℃至+60℃，相对湿度控制在25%RH至85%RH之间，无凝结水珠，且环境中不得含有腐蚀性或易燃性气体。

3. 关键参数：扶梯提升高度设定为1500mm，倾斜角度为35°，梯级宽度800mm，运行速度稳定于0.5m/s。系统额定功率为5.5Kw，额定电压380VAC，50Hz，运行噪音控制在60dB以下，为使用者提供舒适的环境。

4. 尺寸规格：整体装置尺寸为11300×3220×（2740+护栏高1000）mm（长×宽×高），充分考虑了实训空间的需求与布局优化。

三、功能特性亮点

本系统集成了多重安全保护机制，包括但不限于：

• 驱动链与梯级链的安全防护

• 扶手带与梳齿板的安全监控

• 非正常逆转与电机过载保护

• 电路接地故障检测与自动加油系统

• 扶手带速度监控与梯级缺失检测

• 制动器性能调整与检修盖板安全检测

• 手动盘车装置与制停距离检测等

三、主要配置清单

四、实训内容概览

实训项目覆盖广泛，从基础的安全操作与梯级拆装，到复杂的梳齿板调整、扶手带张紧度调节，再到制动器性能优化与紧急救援演练，全方位提升学生的实操能力。同时，针对自动扶梯的安全回路、检修电路、动力电路及控制电路的故障排查与修复，设置了专项实训环节，确保学生能够掌握全面深入的维保技能。
