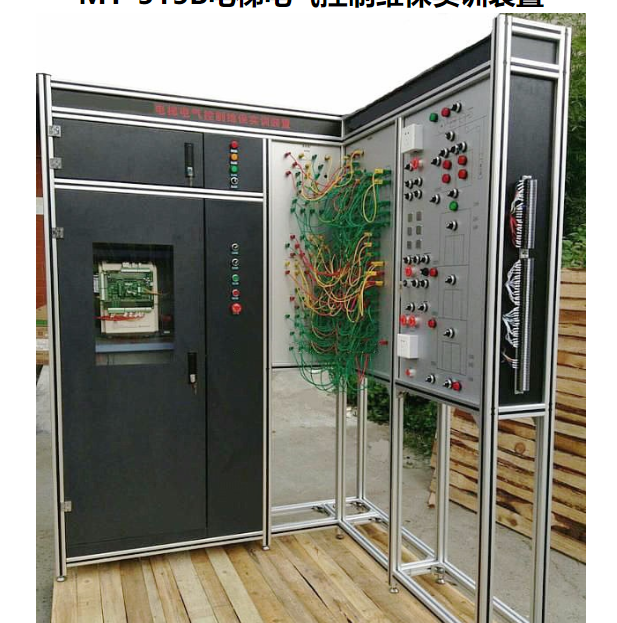

电梯电气控制维保实训装置
一、装置概述
电梯电气控制维保实训装置，专为满足电梯行业电气安装、调试及维护保养的真实需求而精心打造，它作为一个综合性的电梯电气实训与考核平台，广泛适用于职业院校、技工学校电梯安装与维护、楼宇自动化、机电自动化等相关专业的教学，同时也适用于职业资格鉴定中心和各类专业培训考核机构。该装置通过集成真实的电梯总电源箱、微机控制柜等核心机房设备，结合模拟的曳引机组及三层井道电气器件，为学生提供了一个既安全又贴近实战的学习环境。
二、产品特色亮点
紧凑布局，高效利用空间：采用创新的“L”形支架结构设计，有效缩减占地面积，便于在实训室内灵活布置，形成工位式学习区域，提升教学空间利用率。
真实设备，学以致用：直接引入真实的电梯总电源箱和微机控制柜，确保学生所接触的知识与技能直接对接行业实际应用，实现学习与就业的无缝衔接。
直观模拟，简化调试：曳引机组及三层井道电气器件采用模拟形式呈现，结合电梯井道结构图形的嵌入设计，使调试过程更加直观易懂，降低学习难度。
安全至上，操作无忧：配备高绝缘安全型插座与带绝缘护套的高强度插线，严格区分强、弱电流，提供多重安全防护措施，确保学生在实训过程中的绝对安全。
全面功能，技能覆盖：支持电梯电气照明回路、主控回路、安全回路的全面连接与调试，同时涵盖曳引机组的连接与调试，以及电梯一体化控制器故障码的查询与检修，全面覆盖电梯电气维保所需技能点。
三、技术规格概览
电源输入：采用三相五线制AC380V电源，适应工频50Hz的电力环境，确保设备稳定运行。
安全防护：集成接地保护、漏电保护（动作电流≤30mA）、过压保护、过载保护及短路保护等多重安全机制，全方位守护实训安全。
能耗管理：整机功耗控制在≤0.75KW的范围内，实现绿色节能，降低运营成本。
稳固耐用：整机重量≥100kg，采用优质材料制造，结构稳固，经久耐用，满足长期实训需求。
四、主要设备及配置清单：
1、主要设备配置清单
| 序号 | 设备名称 | 技术要求 | 单位 | 数量 |
| 1 | 装置支架 | 外形尺寸（误差：-5 %）：长×宽×高：1500×1200×2000mm, 高级工业铝型材（≥40×40×2.0mm） | 台 | 1 |
| 2 | 总电源箱 | 金属箱体，内含断路器、指示灯、照明开关及插座等 | 台 | 1 |
| 3 | 微机控制柜 | 金属柜体，一体化控制器（参数同（一）中的控制器）、空气开关、断相与相序保护继电器、计数器、接触器、开关电源、变压器、制动电阻、端子排、上下行按钮、急停及检修开关等 | 台 | 1 |
| 4 | 安全型插线端子板 | 香蕉头 | 块 | 3 |
| 5 | 外乎梯显示板 | 液晶显示 | 块 | 3 |
| 6 | 曳引机组模拟器件 | 三相异步电动机与编码器 | 套 | 1 |
| 7 | 井道模拟器件 | 上下极限、上下减速、上下急停、安全钳、平层、开关门限位、超载及照明开关 | 套 | 1 |
| 8 | 底坑模拟器件 | 张紧轮与照明开关，照明灯，插座等 | 套 | 1 |
| 9 | 楼层模拟器件 | 门锁、消防及锁梯开关，上下呼梯按钮等 | 套 | 3 |
| 10 | 机房模拟器件 | 限速器与盘车开关等 | 套 | 1 |
| 11 | 轿厢模拟器件 | 轿厢，照明灯，风扇及光幕等 | 套 | 1 |
| 12 | 轿厢操纵箱模拟器件 | 开关门、急停、检修、上下行、照明、风扇、司机及直驶等按钮开关等 | 套 | 1 |
| 13 | 轿顶控制器模拟器件 | 上下行与公共按钮，急停、检修及照明开关，照明灯，插座等 | 套 | 1 |
| 14 | 运行状态指示 | 开关门、启动及制动均有指示显示。 | 套 | 1 |
| 15 | 安全型插线 | 香蕉头 | 套 | 1 |
| 16 | 电气检修工具 | 万用表、电笔、一字、十字螺丝刀、尖嘴钳、偏口钳、剥线钳、压线钳、内六角扳手、卷尺、300mm游标卡尺、300mm钢板尺等 | 套 | 1 |
| 17 | 随机资料 | 实训指导书与相关图纸等（均含电子版） | 份 | 1 |
