一、模型概述

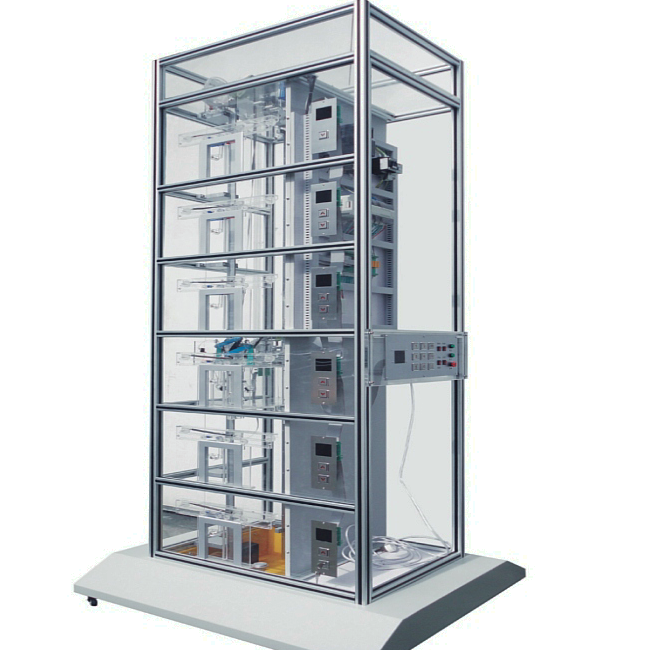

六层透明仿真教学电梯模型，依据经典的升降式电梯结构设计，巧妙运用透明有机材料打造，其内部构造与实际电梯别无二致，功能上也几乎全面覆盖。该模型通过高透明度的材质，让电梯的内部机制与运行流程清晰可见，同时支持反复实践操作，为学生及学员提供了一个直观、深入的学习平台。这一创新设计不仅解决了传统电梯教学中理论脱离实践、实地参观安全隐患大等问题，还极大地促进了电梯专业人才的培养，广泛应用于各大中专院校、技校、职业学校、培训中心及电梯维护管理部门。

二、电气控制系统亮点

电梯的电气控制系统集成了三菱可编程控制器（PLC）与松下VF100型交流变频调速技术，实现了智能逻辑控制与高效能驱动。这一系统不仅确保了电梯的自动平层、自动开关门、顺向响应呼梯信号等基本功能，还融入了直驶、安全运行保护及急停、调速、照明、风扇控制等高级特性。其性能稳定可靠，运行平稳流畅，操作简便易行，且能耗低廉，尤为适合教学使用。

三、核心功能详解

1. 超速安全保护系统：
   在电梯遭遇意外情况时，如轿厢超速下滑，限速器将迅速响应，通过安全钢索及连杆机构触发安全钳，牢牢卡住导轨，有效防止轿厢坠落，确保乘客安全。

2. 弹簧缓冲装置：
   专为电梯极限位置设计的安全装置，当轿厢或对重因故障发生蹲底或冲顶时，弹簧缓冲器将吸收冲击能量，使轿厢或对重安全减速至停，保护电梯免受损坏。

3. 门安全触板保护装置：
   轿厢门边沿装有的活动安全触板，能在关门过程中检测到乘客或障碍物，并触发微动开关使门重新开启，有效防止夹人夹物事故的发生。

4. 上、下限位开关：
   安装于电梯井道上、下端部的限位开关，与极限开关协同工作，确保电梯运行不超出安全范围。一旦超出限位，电机将自动停止工作，且不会掉电。

5. 厅门自动闭合装置：
   利用轿门上的门刀片实现层门的自动开闭，并配备门锁装置。只有当所有层门关闭且门锁锁钩啮合后，电梯方可启动运行。

6. 层门连锁开关：
   确保所有层门均关闭后方可启动电梯的连锁机制，若任一层门未关闭，电梯将无法进行升降操作。

7. 终端极限开关安全保护系统：
   位于电梯井道顶层及底层的极限开关，能在电梯失控时及时动作，发出警报并切断控制电路，使轿厢紧急停止运行，保障乘客与设备安全。

该六层透明仿真教学电梯模型以其高度的仿真性、透明性与实践性，为电梯专业及相关领域的教学与培训提供了强有力的支持，是推动电梯行业人才培养与技术进步的重要工具。
