一、模型概述

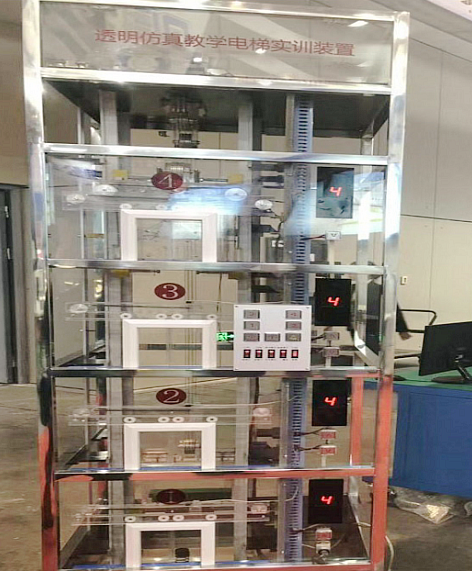

四层透明教学电梯模型，基于广泛应用的升降式电梯设计，创新性地采用高透明度有机材料构建，其构造精准复刻了实际电梯的每一个细节，几乎囊括了所有实际电梯的功能特性。这一模型不仅实现了电梯的小型化，更通过其独特的透明特性，为学生提供了一个直观、深入的学习平台。所有部件的透明化处理，使得电梯的内部构造、运行机制一目了然，结合反复实践操作的便利性，极大地提升了学生对电梯系统原理的理解与掌握效率，是教学领域的一项杰出创新。

二、核心结构剖析

1. 机房核心组件：

• 曳引机、制动器、限速器等关键设备一应俱全，确保电梯运行的稳定与安全。

• 控制柜内置可编程控制器，实现智能化管理，同时配备各类开关，便于控制电梯的各项功能。

2. 井道结构展示：

• 轿厢与对重系统通过导轨稳定升降，缓冲器、限位开关等安全装置保障运行安全。

• 控制电缆与承行电缆线清晰可见，展现电梯内部复杂的电气连接。

3. 轿厢内部设计：

• 安全钳、导靴等安全部件清晰可见，结合自动开关门机、平层装置等，确保乘客的舒适与安全。

• 操纵箱、指令按钮、指层灯等布局合理，模拟真实乘梯环境。

4. 层门与召唤系统：

• 厅门、召唤按钮箱、楼层显示器等部件构成完善的层站系统，便于乘客操作与楼层识别。

三、功能特性详解

• 超速安全保护：限速器与安全钳联动，有效防止电梯超速下滑，确保乘客安全。

• 缓冲装置：弹簧缓冲器吸收冲击能量，防止电梯蹲底或冲顶时造成损坏。

• 限位与极限保护：上、下限位开关与终端极限开关共同作用，确保电梯运行不超出安全范围。

• 自动门系统：厅门与轿门联动，实现自动开关门功能，提升乘梯便捷性。

• 连锁开关：确保所有层门关闭后才能启动电梯，增强运行安全性。

四、技术参数概览

• 电气参数：输入电压AC 220±7% 50HZ，适应多种供电环境。

• 物理尺寸：宽1000mm×深900mm×高2200mm，紧凑设计便于展示与教学。

• 控制核心：采用松下AFPX-60R-F PLC与三菱FR-D720S-0.4变频调速器，实现高效稳定的控制。

• 曳引与驱动：曳引机速比30:1，拖动电机JW5622，功率180W，确保电梯平稳运行。

五、实训项目丰富多样

该模型不仅作为教学展示工具，更设计了全面的实训项目，涵盖从电梯基础认知到高级控制程序的编写与调试，具体包括：

• 电器元件识别、盘面布置、电气安装与布线等基础实训。

• 呼梯选层、加速减速控制、平层调整等运行控制实训。

• 开门关门控制、检修模式操作、限位保护测试等安全功能实训。

• 控制程序编写、调试与闭环控制等高级技术实训。

六、故障设置清单:
