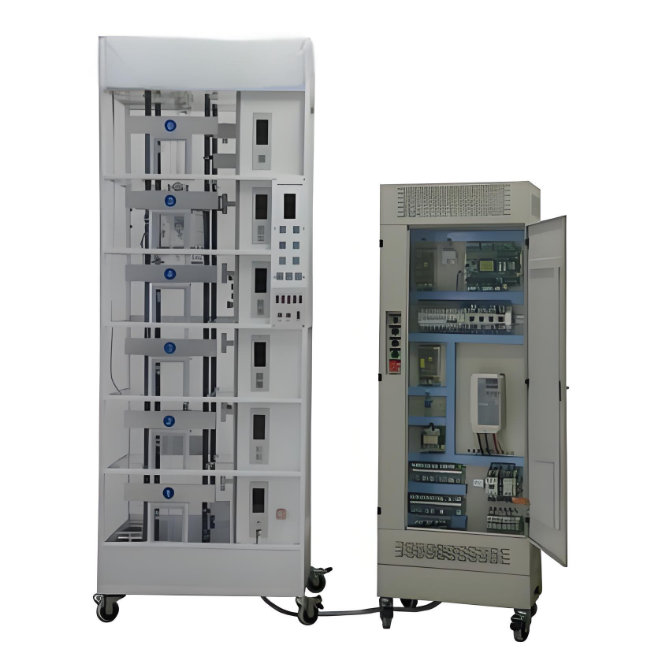

智能串行通讯控制透明教学电梯
本教学电梯系统采用广泛应用于实际电梯领域的智能串行通讯专用控制系统，集成了主控器（核心CPU板）、轿厢控制器、指令控制器、楼层显示控制器以及安川变频器（VVVF）进行精准调速与驱动。系统基于典型的升降式电梯结构设计，采用坚固的钢管焊接框架，表面经过特殊处理，既美观又耐用。为提升教学直观性，电梯的关键机械部件如限速器、轿厢、层门及轿门等均采用透明有机玻璃制作，高度还原真实电梯的精细结构。
一、系统特色
高度仿真设计：完全遵循电梯制造与安装安全规范的国家标准，结构紧凑，功能全面。
透明化教学：关键部件透明化，便于学生直接观察电梯内部运作机制。
智能控制：集成智能串行通讯技术，实现高效、精准的电梯控制。
综合实训平台：专为特种设备检测、职业教育及电梯专业培训设计，实现学用结合。
二、功能详解
检修模式：支持上/下行点动运行，便于检修与维护。
全集选控制：自动响应各楼层召唤信号，提升运行效率。
自救运行：非检修状态下，自动慢速运行至平层区，确保乘客安全。
到站自动开门：每层平层后自动开门，提升乘客体验。
开门时间控制：根据停靠情况自动调整开门延时，智能化管理。
厅外开门：本层召唤按钮按下即可开门，增强互动性。
提前关门：支持在保持开门状态下通过按钮提前关门。
重复开门：关门超时则自动重新开门，避免夹人。
换站停靠：持续开门未响应时自动关门，响应下一召唤。
指令取消：乘客可连续按两次错误指令按钮取消登记。
反向消指令：到达最远层站时，自动消除反向指令。
直接停靠：无爬行过程，直接减速平层，提升效率。
满载直驶：满载时仅响应指令信号，忽略召唤信号。
到站钟提示：平层过程中发出到站提示音，提醒乘客。
节能模式：无指令时自动断电照明与风扇，节能环保。
自动返基站：无召唤时自动返回基站待命。
液晶显示界面：人性化设计，显示电梯状态与参数，支持故障查询。
速度曲线显示：实时显示速度设定与反馈曲线，便于调试。
故障记录：存储最近20条故障信息，便于分析与排查。
井道数据自学习：自动学习井道数据，并永久保存。
服务层设置：可任意设置电梯停靠楼层，灵活配置。
楼层字符设定：支持自定义楼层显示字符，如“B”代表地下一层。
司机操作模式：提供司机操作选项，支持多种手动控制功能。
独立运行：专用运行模式下，不接受外召唤，操作同司机模式。
点阵式楼层显示器：字符丰富，显示生动，提升视觉效果。
位置信号修正：自动修正电梯位置信号，确保精准控制。
锁梯服务：锁梯状态下仅响应轿内指令，提升安全性。
火灾紧急返回：火灾模式下立即返回消防基站，保障乘客安全。
消防员操作：消防员模式下，电梯仅响应轿内指令，便于救援。
语音报站（选配）：提供语音报站功能，提升乘客体验。
安全保护机制：包括门安全触板、超载保护、逆向运行保护等多重安全设计。
三、主要技术参数
透明井道尺寸：900x600x2530mm
净重：135kg
载重量：5kg
曳引机参数：减速比1:15，模数1.5，电机型号YS-5634W，功率0.18KW，转速1400rpm
电气控制柜：650x385x1795mm，输入电压AC380±7% 50HZ（三相五线制）
