一、产品概述

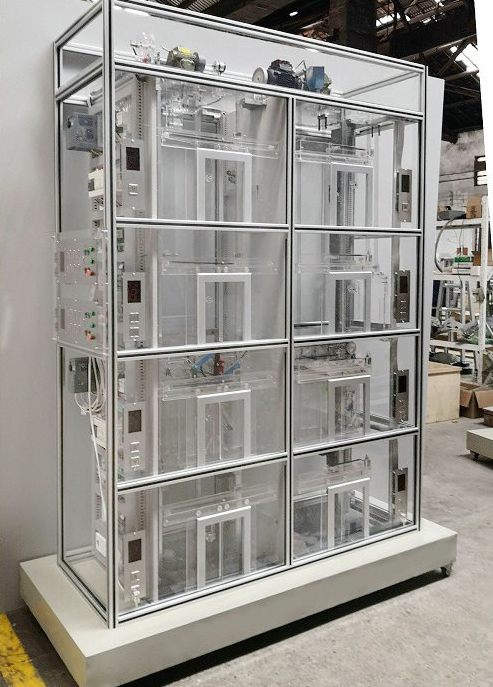

为契合现代教育对电梯专业技能培训的需求，我们精心研发了这款客货两用透明仿真教学电梯（消防与考核型），专为大中专院校、技校、职业学校、劳动就业培训中心及特种设备检测中心等教育机构设计。此设备采用进口透明有机玻璃材质，不仅外观精致，更能让学员直观理解电梯的运作机制、结构原理及控制方式，为培养高素质的电梯专业人才提供坚实基础。通过多次现场调研与电梯专家的紧密合作，我们成功推出了客梯（TKJ）与货梯（THJ）两种仿真模型，分别模拟曳引式电梯的不同开门方式，为学员提供全面的学习体验。

二、核心技术特点

1. 坚固耐用的结构设计：采用工业铝型材外框，结合底座与电梯井道的一体化设计，既美观大方又坚固耐用。底座选用1.2mm冷轧钢板精制而成，经过喷丸处理并配备特制万向轮，便于设备移动与调整。

2. 高度透明的仿真材料：电梯各关键部位均采用进口透明有机玻璃精心打造，完美模拟真实电梯的所有功能细节，让学员仿佛置身于真实的电梯环境中。

3. 智能电气控制系统：配备日本三菱进口可编程控制器(PLC)进行智能控制，结合变频调压调速调频技术，确保电梯运行平稳、高效。同时，系统还集成了安全钳限速器及超速安全保护系统，确保教学安全无忧。

4. 人性化教学辅助功能：电梯内置语音报站系统，能准确播报楼层信息、上下行状态及超重警告等，提升教学互动性。此外，独立的电梯电气配置柜便于教学演示与操作控制。

三、基本结构解析

1. 机房部分：涵盖曳引机、制动器、限速器等核心部件，以及控制柜、电源开关等辅助设备，全面展示电梯的动力与控制系统。

2. 井道部分：包括轿厢、导轨、缓冲器、限位开关等关键组件，确保电梯在垂直方向上的稳定运行与安全保护。

3. 轿厢部分：模拟真实轿厢环境，配备安全钳、导靴、自动开关门机等设备，让学员深入了解轿厢内部结构与功能。

4. 层门部件：包括厅门、召唤按钮箱、楼层显示器等，展现电梯与乘客的交互界面。

5. 配电柜控制部分：集成总电源、PLC控制器、变频器等核心电气元件，实现电梯的智能控制与故障保护。

四、核心功能展示

• 超速安全保护系统：在电梯超速或失控时，限速器与安全钳联动工作，确保轿厢安全停止。

• 弹簧缓冲装置：吸收电梯冲顶或蹲底时的冲击能量，保护轿厢与对重安全。

• 上下限位开关：防止电梯超出运行范围，确保电梯在限定区域内安全运行。

• 厅门自动闭合与连锁开关：确保所有层门关闭后方可启动电梯，提升运行安全性。

• 终端极限开关：在电梯失控时切断控制电路，防止冲顶或蹲底事故的发生。

五、消防电梯特殊功能

根据国家标准设计，消防电梯在接收到消防指令后，能迅速响应并进入消防状态：自动停靠最近层站并返回首层待命；关闭各楼层召唤按钮；恢复轿厢内指令按钮功能供消防人员使用；关门按钮无自保持功能以便快速开关门。

六、主要技术参数

• 输入电压：AC 380±7% 50HZ

• 外型尺寸：宽1500mm×深900mm×高2200mm

• 层站形式：客梯(四层四站四门)、货梯(四层四站四门)

• 控制方式：PLC调压调速调频(VVVF)集选控制

• PLC型号：三菱FX3U-64MR（输入输出点数64点，继电器输出）

• 变频调速器型号：三菱FR-D720S-0.4（AC 220V 60HZ，2.5A，0.4KW）

• 曳引机速比：15:1，蜗轮减速器模数1.5

• 拖动电机型号：JW5622（AC 220V 50HZ，180W，2800r/min）

六、电梯配置清单：
