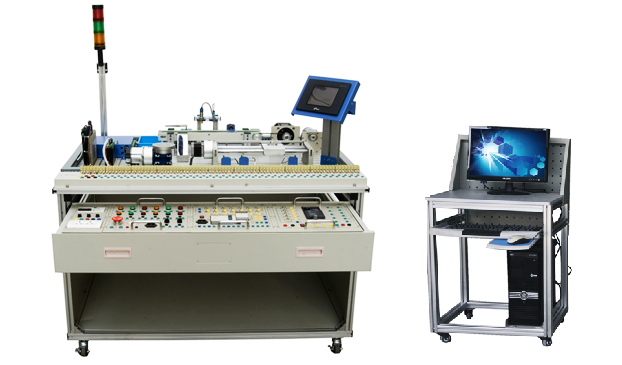

基础电机及减速机实训平台

基础电机及减速机实训平台

此款实训平台作为机电一体化的典范之作，专为职业院校及职业教育培训机构精心打造，专为机电一体化、自动化等相关领域的教学与培训量身设计。该平台采用坚固耐用的型材框架构建，集成了多种电机与驱动系统、控制器、传感器及传动机构，形成一个全面而高效的实训环境。

核心组件概览：

• 电机及驱动系统：涵盖交流伺服电机及其驱动单元、步进电机及驱动、直流无刷电机及驱动、直流有刷电机、交流异步电机及变频调速单元、交流同步电机，全方位覆盖主流电机类型。

• 控制中枢：配备触摸屏单元、PLC（三菱FX系列与西门子S7-200系列可选）、A/D D/A转换单元，以及双主机设计的PLC与变频器系统（三菱D700系列与西门子MM420系列），确保控制逻辑的灵活性与高效性。

• 传感与反馈：集成多种传感器及旋转编码器，用于精确监测电机运行状态与位置信息，为闭环控制提供坚实基础。

• 传动机构：包含皮带输送单元、滚珠丝杠单元、蜗轮蜗杆单元，展示不同的机械传动原理与应用。

设备特色亮点：

1. 高度集成与模块化：平台集机械、电气、控制、传感技术于一体，采用模块化设计，各组件安装尺寸统一，便于电机互换与控制电平一致，极大提升实训的灵活性与扩展性。

2. 开放性与可拆装性：所有传感器、执行器、控制器接口全面开放，支持深度拆装实训，从细微螺丝到整体机构，全面锻炼学生动手能力。

3. 任务驱动教学：结合工学结合的教学模式，通过项目化任务引导学生掌握PLC编程、电机控制、传感器应用、机械传动等关键技术。

4. 安全设计：采用安全型插座与带安全插头的导线，确保电路连接的安全可靠，同时配备漏电保护装置，符合国家安全标准。

技术性能参数：

• 电源输入：支持三相四线380V±10% 50Hz或单相三线220V±5% 50Hz。

• 工作环境：温度范围-10℃至+40℃，相对湿度≤85%（25℃），海拔＜4000m。

• 装置容量：≤1.0kVA。

• 结构尺寸：1200mm×800mm×840mm。

丰富的实训内容：

• 触摸屏实训：涵盖与PLC通讯、电机运行状态监控、交互式人机界面设计、运行曲线组态显示等。

• PLC编程实训：从基础指令到高级编程，再到电机控制、传感器信号采集等全方位训练。

• 电机特性研究：针对步进电机、伺服电机、直流无刷电机等进行启动特性、速度控制、位置精度等多维度研究。

• 变频调速实训：深入学习变频器参数设置、报警保护、多段速度控制等关键技术。

• 传感器与编码器应用：涉及光电、电感、电容传感器及旋转编码器的使用与调试。

• 综合控制实训：结合PLC、触摸屏与多种电机，实现皮带输送、丝杠传动、转动摆台定位等复杂控制任务。

六、基本配置表：

。
