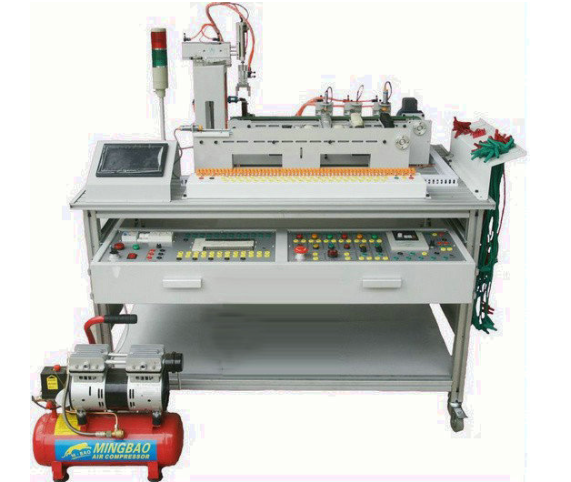

光机电一体化高速分拣实训设备
一、设备概述
本光机电一体化高速分拣实训设备，集成了先进的硬件保护机制与多样化的传感器配置，旨在打造一个高效、稳定且安全的实训平台。该设备不仅能够实现每分钟24次的分拣速度，确保每日连续分拣次数高达34000次，还通过其独特的硬件保护电路，有效抵御程序错误或控制失灵可能带来的机械故障风险。
二、核心技术特色
硬件保护电路的创新应用：
独特的机械手机构硬件保护设计，能够实时监测并判断机械手位置信号与PLC输出信号的逻辑一致性。一旦检测到异常，立即停止动作，从而避免机械结构的损坏，保障了学生编程与操作的安全性。
传感器配置的全面升级：
配备多种工业级传感器，如电容式、电感式接近开关，光纤传感器等，不仅提升了信号数据采集的精度与广度，还为学生提供了丰富的传感器应用实践机会，助其深入理解并掌握传感器的工作原理与实际应用技巧。
高速与稳定的性能追求：
通过精密设计与高工艺标准，实现设备在高速运转下的稳定性。每日连续工作24小时，无间断完成大量分拣任务，展现了其卓越的性能表现。
电源容错保护电路的加入：
特别设计的电源容错保护电路，有效防止了因电源反接导致的电气元件损坏问题。这一创新设计不仅降低了教学事故的发生率，还减轻了设备维护的负担。
三、技术参数详解
外形与包装尺寸：精确标注了设备的长、宽、高及包装尺寸，便于用户了解设备的占地面积与运输需求。
重量与电源要求：详细列出了设备的净重与毛重，以及所需的额定工作电源与气压，为用户提供了清晰的配置参考。
分拣能力与工作环境：明确了设备的最高分拣速度、连续工作时间及工作环境要求，确保用户能够根据实际需求进行合理配置。
核心部件规格：如PLC控制器型号、变频器品牌与功率、触摸屏尺寸等，均进行了详细说明，便于用户了解设备的核心性能参数。
四、实训项目概览
气动系统实训：涵盖气动方向控制、速度控制、顺序控制等多个方面的安装与调试内容，帮助学生掌握气动系统的基本原理与操作技能。
变频器实训：通过变频器的安装、参数设置与电机调速等实训项目，提升学生的电气设备调试能力。
机电设备安装与调试：包括传动装置调整、输送机安装、机械手调试等多个环节，全面锻炼学生的机电设备安装与调试技能。
电气控制与PLC编程实训：通过电动机控制、皮带输送检测、机械手控制等编程实训项目，提升学生的PLC编程与电气控制水平。
自动控制系统实训：涵盖传感器安装与调试、PLC控制系统安装与调试等多个方面内容，帮助学生掌握自动控制系统的基本原理与实现方法。
触摸屏控制实训：通过触摸屏的基本设置与控制编程实训项目，提升学生的触摸屏应用与控制系统集成能力。
通信工程实训（可选）：为用户提供额外的通信工程实训机会，进一步提升其网络通信技术的实践应用能力。
六、基本配置：序号 名称 主要元件或型号、规格 数量 备注 1 实训桌 1240 mm（长）×730 mm（宽）×810 mm（高） 1张 铝型材 2 触摸屏模块 威纶7英寸； 含触摸屏-三菱PLC通讯线 1块 3 PLC控制器 三菱：FX2N-48MR 继电器输出 1只 4 变频器模块 松下VF100 功率： 0.4KW 1只 5 电源模块 单相电源总开关1只； 熔断器2只；
单相电源插座2个； 直流电源DC:24V 2.7A 1只1组 6 按钮模块 按钮黄、绿、红各2只； 指示灯黄、绿、红各2只；
急停按钮 1只； 转换开关2只，
蜂鸣器1只，1套 7 送料机构 支架1套；电容传感器1只；DC：24V减速电机1只；传送带1根。 1套 8 气动机械手 双气缸(双杆单出) 1只，单出杆气缸（六角)1只，
气爪1只，旋转气缸1只，磁性开关3只，单控电磁换向阀4只；1套 9 分拣机构及物料暂存桥架 单出杆气缸3只，金属传感器1只，光传感器1只，电感传感器1只，磁性开关3只，物件导槽3个，单控电磁换向阀3只，光电传感器1只支架1套； 平皮带1400×100×1.5 mm 1条；三相减速电机（220 V，减速比：1：15）1台， 1套 带张紧轮 10 接线端子模块 接线端子和回型安全插座 1块 11 分拣物料 金属，白色塑料、黑色塑料 各7个 Ø30×25mm 12 回型插头连接线 红1m、绿1m； 红0.6m、绿0.6m、兰0.6m；黑0.4m、绿0.4m 各10根 13 静音空气压缩机 MB-550W- 9 额定电压：220V 功率：550W 排气量：110L/min 压力：0.75MPa 1台 14 减径直通 Ø10 - Ø6 1只 15 熔断器 RT28（5A） 2只； 保险管（2A） 2只 1套 16 气管 Φ4气管，气管为颜色随机，每台配有足量气管 1套 17 PLC编程线缆 SC-11 1条 18 触摸屏USB编程线 迷你型USB端口转换线（下载线） 1条 19 配套工具 内六角扳手1套、螺丝刀1套、万用表1只 1套 20 编程软件及参考程序 （光盘） PLC编程软件 GX-Developer 7、PLC参考程序
触摸屏编程软件EasyBuilder8000、触摸屏参考程序统一 每订单一碟 21 导线整理架 1个
