循环搬运自动控制实训装置

循环搬运自动控制实训装置

循环搬运自动化实训系统概述

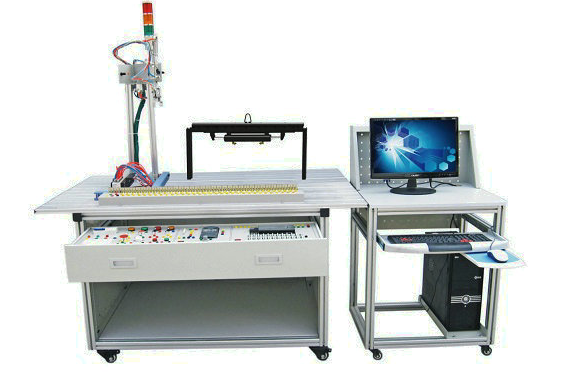

本循环搬运自动化实训装置集铝合金导轨式实训台、精密循环搬运自动控制机械机构、高效电源模块、先进PLC控制模块、直观按钮操作模块以及多样化的气动元件与传感器于一体，旨在通过丰富的传感器信号采集与反馈机制、灵活的PLC编程以及精确的气缸与气动手指位置控制，实现物体高效循环搬运的自动化流程。该装置不仅融合了无杆气缸、旋转气动装置、气动手指等先进气动技术，还完美展现了自动化控制的核心魅力。

应用领域与教育价值

此实训装置广泛适用于机械制造及其自动化、电气工程、机电一体化等多个专业领域的教学实践，特别是针对《可编程控制器技术》、《电器及PLC控制技术》及其相关选修课程模块、《PLC及其应用》等核心课程，提供了生动直观的学习平台。同时，它也极大满足了技工学校机电类专业《可编程控制器技术》课程的实习需求，以及职业培训学校中安装、维修电工各级别（中级、高级、技师、高级技师）班级的培训和实操操作，为培养高素质技能人才提供了强有力的支持。

主要技术参数（优化版）

1. 工作气压范围：精确设定在0.4MPa至0.6MPa之间，确保气动元件的稳定运行与高效能表现。

2. 电源输入规格：采用标准AC 220V±10%的电压源，频率为50Hz，兼容性强，适应多种教学实训环境。

3. 装置尺寸：经过精心设计，整体尺寸为1300mm（长）×800mm（宽）×600mm（高），结构紧凑，便于移动与部署。

4. 功率消耗：整机功率严格控制在1KW以下，节能高效，符合现代教学实训设备的环保标准。

5. 信号处理能力：配备5个数字开关量输入端口，支持多样化的外部信号接入；同时，提供5个数字开关量输出端口，满足复杂控制逻辑的实现需求。

6. PLC核心配置：采用业界知名的三菱FX2N系列PLC作为主控单元，以其强大的编程能力、稳定的运行性能和广泛的兼容性，为实训教学提供坚实的技术支撑。
