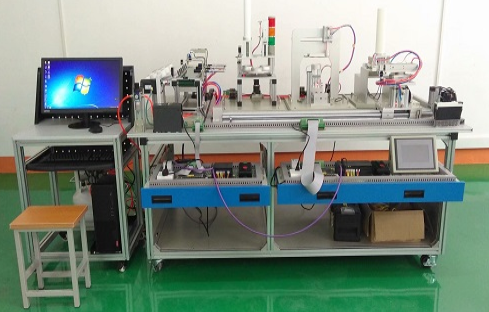

自动化生产安装与调试实训装置

自动化生产安装与调试实训装置

一、装置概述

本自动化生产安装与调试实训装置，是一款高度集成光电技术与自动化控制系统的综合性教学设备。它不仅能够精准模拟实际工业生产流程，还深度契合《自动化生产线安装与调试》等核心课程的教学需求，致力于提升学生的拆装、调试、故障排查及维修等全方位职业技能。作为机电创新活动的重要实践基地，该装置特别适用于机电一体化技术、工业机器人技术及机械制造业自动化等相关专业。

二、装置构成

该实训装置精心构建于铝合金导轨式实训台之上，集成了多样化的机械部件、PLC控制模块、变频器、按钮模块、电源供应单元、模拟生产设备模块、接线端子排以及各类精密传感器与计算机控制系统。其开放式与拆装式的设计，使得用户能够灵活组合机械部件，快速搭建满足教学或竞赛要求的机电一体化设备。模块化的标准结构与抽屉式放置架，不仅增强了系统的互换性，还便于根据教学需求灵活调整配置。

三、技术参数亮点

• 电源规格：三相五线AC 380V±10%，50 Hz，确保稳定供电。

• 环境适应性：工作温度-10～40℃，湿度≤90%（25℃），广泛适应各类教学环境。

• 尺寸与功耗：长宽高分别为2000×1120×1400 mm，整机功耗不超过5 kW，节能环保。

• 安全性能：集成接地保护与漏电保护功能，符合国家安全标准，采用高绝缘安全型插座与导线，确保操作安全无忧。

四、设备结构详解

1. 铝合金导轨式实训台：提供稳固的平台，支持送料、机械手、传输分拣等多种机构的灵活安装。

2. 触摸屏模块：采用TPC 7062型，高强度塑料外壳搭配铝塑板面板，操作界面直观易用。

3. PLC与变频器模块：PLC配备24点以上IO接口，变频器选用MM420 0.75KW型号，满足复杂控制需求。

4. 电源与按钮模块：提供全面的电源管理与控制按钮组合，包括急停、转换开关、蜂鸣器等，确保操作便捷与安全。

5. 一体化接线排：设计巧妙，初级接线区与安全插座通过导电弹性件连接，既安全又高效。

6. 多功能实训模块：涵盖井式上料、气动机械手、加工机构、物件包装及物料分拣等多个功能模块，全面模拟实际生产线流程。

五、实训内容概览

1. 气动系统实训：涵盖方向、速度、摆动及顺序控制回路的安装与调试，以及气动机械手装置的搭建与调试。

2. 电气控制与PLC编程：涉及电动机正反转、调速控制，以及气动、皮带输送、机电一体化设备等复杂控制程序的编写。

3. 机电设备安装与调试：包括传动装置调整、输送机安装、机械手调试等，全面锻炼学生的设备安装与调试能力。

4. 自动控制系统实训：从传感器安装到机械手、输送机、机电一体化设备的自动控制，再到PLC控制系统的整体调试，逐步提升学生的系统集成能力。

5. PLC工业通讯网络：基于三菱PLC，利用网络通信模块，开展工业现场总线通信技术训练，为未来工业4.0时代做准备。
