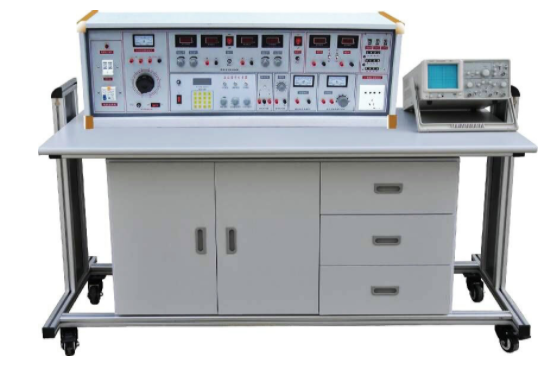

电工.模电.数电.电力拖动实验与技能实训考核实验室成套设备

电工.模电.数电.电力拖动实验与技能实训考核实验室成套设备

一、系统优势与应用价值

本综合实验实训系统旨在通过高度集成的设计，实现一室多用，资源共享，有效减少教学指导人员配置与基础设施建设投入，展现出显著的经济效益。相较于MY-101系列，本系统在实验台的技术性能、实验内容的深度与广度上进行了全面升级。涵盖电工学、电工原理、模拟电子技术、数字电子电路、电力拖动、电气控制及继电控制等多门课程，能够完成从基础到高级的各类电路实验，包括交直流电路、振荡电路、磁场电路、运算放大器应用、整流电路、放大电路、数字逻辑电路及电气控制等。

二、实验台核心技术与功能

1. 电源及参数优化

• 输入电源：采用三相四线制，配备指示灯，确保供电稳定。

• 输出电源：

• A组：提供0-430V连续可调的单、三相交流电源，配备1.5KVA三相自耦调压器及液晶交流电压表。

• B组：低压交流电压3-24V分七档可调，最大电流1.5A，配电流表显示。

• C组：5V直流稳压电源，电流0.5A，带电流表指示。

• D组：双路恒流稳压电源，0-30V可调，内置继电器自动换档，最大电流1.5A，带预设限流保护及高精度指示表。

• E组：单相交流市电输出，便于外接设备使用。

2. 先进信号发生器

• 支持正弦波、三角波、方波、脉冲波、锯齿波、TTL方波等多种波形。

• 频率范围0.1Hz至2MHz，分七档可调，正弦波失真度低，方波响应快，输出幅度及直流偏置可调。

• 配备压控振荡（VCF）、输出衰减等功能，满足复杂实验需求。

3. 多元化测量工具

• 频率计数器：测频范围1Hz至100MHz，支持多种闸门时间设置。

• 智能型功率表/功率因数表：高精度测量，具备数据存储与PC监控功能，可自动判别负载性质。

• 单次脉冲源、音频功率放大器、七段译码器等，提供全方位实验支持。

三、实验操作桌与配备

1. 实验桌设计

• 采用双面饰面板材质，美观耐用，尺寸160×70×80cm，配备抽屉与储存柜，便于存放工具与元器件。

• 桌子中央设有九孔电路插板，元件盒透明直观，元件种类丰富，压卡式结构便于维修与拆装。

2. 配备详情

• 实验桌：12张，一桌二座，配置完善。

• 示教控制台：1台，控制12台学生实验台电源，配备演示屏。

• 实验台：共13台，分布于学生实验桌与示教台。

• 器材配备：涵盖人体复苏模型、灭火器、电动工具、测量仪器、电子元器件及各类实训设备，确保实验安全与教学需求。

四、实训内容与能力提升

本系统不仅注重理论知识的传授，更强调实践技能的培养。通过电子技能实训，学生能够掌握电子产品制作调试的全过程，包括阅读电路原理图与PCB图、选择测试电子元器件、焊接与电路组装等。同时，电工与电力拖动技能实训将安全用电、工具使用、电机维护与控制等技能纳入教学体系，助力学生达到职业技能鉴定中级以上水平。
